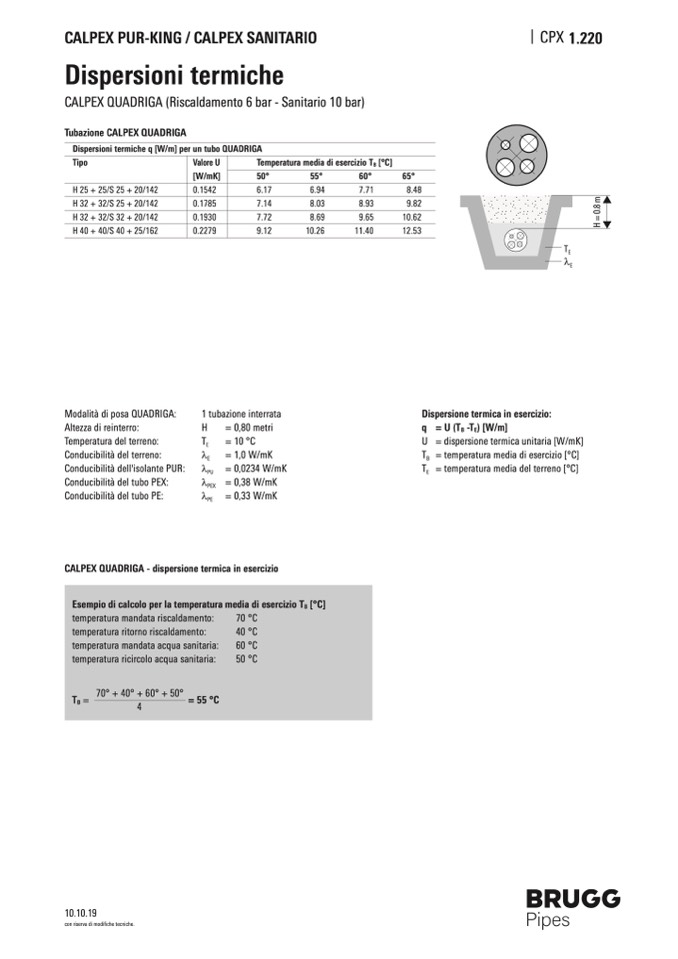

CALPEX PUR-KING / CALPEX SANITARIO
Dispersioni termiche
CALPEX QUADRIGA (Riscaldamento 6 bar - Sanitario 10 bar)
Tubazione CALPEX QUADRIGA
Dispersioni termiche q [W/m] per un tubo QUADRIGA
CPX 1.220
Valore U
[W/mK]
0.1542
0.1785
0.1930
0.2279
Tipo
H25 + 25/S 25 + 20/142
H32 + 32/S 25 + 20/142
H32 + 32/S 32 + 20/142
H40 + 40/S 40 + 25/162
Temperatura media di esercizio T
B
[°C]
50°
55°
60°
65°
6.17
6.94
7.71
8.48
7.14
8.03
8.93
9.82
7.72
8.69
9.65
10.62
9.12
10.26
11.40
12.53
Modalità di posa QUADRIGA:
Altezza di reinterro:
Temperatura del terreno:
Conducibilità del terreno:
Conducibilità dell'isolante PUR:
Conducibilità del tubo PEX:
Conducibilità del tubo PE:
1 tubazione interrata
H
= 0,80 metri
T
E
= 10 °C
λ
E
= 1,0 W/mK
λ
PU
= 0,0234 W/mK
λ
PEX
= 0,38 W/mK
λ
PE
= 0,33 W/mK
T
E
λ
E
Dispersione termica in esercizio:
q = U (T
B
-T
E
) [W/m]
U = dispersione termica unitaria [W/mK]
T
B
= temperatura media di esercizio [°C]
T
E
= temperatura media del terreno [°C]
CALPEX QUADRIGA - dispersione termica in esercizio
Esempio di calcolo per la temperatura media di esercizio T
B
[°C]
temperatura mandata riscaldamento:
temperatura ritorno riscaldamento:
temperatura mandata acqua sanitaria:
temperatura ricircolo acqua sanitaria:
T
B
=
70°+40°+60°+50°
=55°C
4
70 °C
40 °C
60 °C
50 °C
10.10.19
con riserva di modifiche tecniche.
H
=
0
.
8
m
