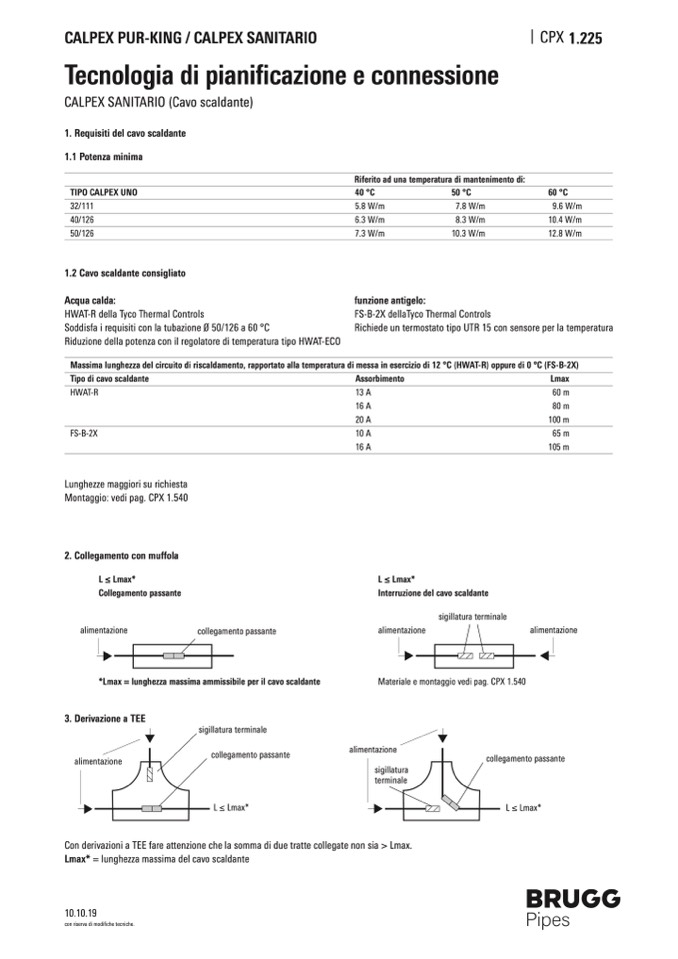

CALPEX PUR-KING / CALPEX SANITARIO

Tecnologia di pianificazione e connessione

CPX 1.225

CALPEX SANITARIO (Cavo scaldante)

1. Requisiti del cavo scaldante

1.1 Potenza minima

TIPO CALPEX UNO

32/111

40/126

50/126

1.2 Cavo scaldante consigliato

Acqua calda:

HWAT-R della Tyco Thermal Controls

Soddisfa i requisiti con la tubazione Ø 50/126 a 60 °C

Riduzione della potenza con il regolatore di temperatura tipo HWAT-ECO

Riferito ad una temperatura di mantenimento di:

40 °C

5.8 W/m

6.3 W/m

7.3 W/m

funzione antigelo:

50 °C

7.8 W/m

8.3 W/m

10.3 W/m

60 °C

9.6 W/m

10.4 W/m

12.8 W/m

FS-B-2X dellaTyco Thermal Controls

Richiede un termostato tipo UTR 15 con sensore per la temperatura

Massima lunghezza del circuito di riscaldamento, rapportato alla temperatura di messa in esercizio di 12 °C (HWAT-R) oppure di 0 °C (FS-B-2X)

Tipo di cavo scaldante

HWAT-R

FS-B-2X

Lunghezze maggiori su richiesta

Montaggio: vedi pag. CPX 1.540

2. Collegamento con muffola

L ≤ Lmax*

Collegamento passante

alimentazione

Assorbimento

Lmax

13A

16A

20A

10A

16A

60 m

80 m

100 m

65 m

105 m

collegamento passante

L ≤ Lmax*

Interruzione del cavo scaldante

sigillatura terminale

alimentazione

Materiale e montaggio vedi pag. CPX 1.540

alimentazione

*Lmax = lunghezza massima ammissibile per il cavo scaldante

3. Derivazione a TEE

alimentazione

sigillatura terminale

collegamento passante

L ≤ Lmax*

alimentazione

sigillatura

terminale

collegamento passante

L ≤ Lmax*

Con derivazioni a TEE fare attenzione che la somma di due tratte collegate non sia > Lmax.

Lmax* = lunghezza massima del cavo scaldante

10.10.19

con riserva di modifiche tecniche.
