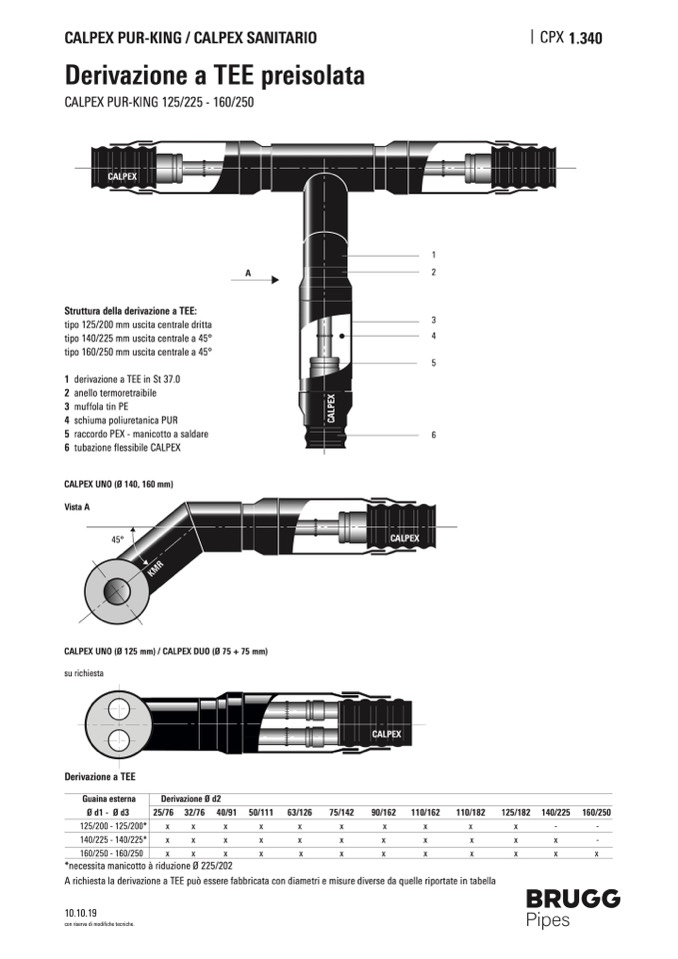

CALPEX PUR-KING / CALPEX SANITARIO

Derivazione a TEE preisolata

CALPEX PUR-KING 125/225 - 160/250

CPX 1.340

CALPEX

Struttura della derivazione a TEE:

tipo 125/200 mm uscita centrale dritta

tipo 140/225 mm uscita centrale a 45°

tipo 160/250 mm uscita centrale a 45°

1 derivazione a TEE in St 37.0

2 anello termoretraibile

3 muffola tin PE

4 schiuma poliuretanica PUR

5 raccordo PEX - manicotto a saldare

6 tubazione flessibile CALPEX

CALPEX UNO (Ø 140, 160 mm)

Vista A

45°

CALPEX UNO (Ø 125 mm) / CALPEX DUO (Ø 75 + 75 mm)

su richiesta

Derivazione a TEE

Guaina esterna

Derivazione Ø d2

Ø d1 - Ø d3

25/76 32/76 40/91 50/111

1

A

2

3

4

5

6

CALPEX

CALPEX

CALPEX

63/126

75/142

90/162

110/162

110/182

125/182

140/225 160/250

125/200-125/200*

x

x

x

x

x

x

x

x

x

x

-

-

140/225-140/225*

x

x

x

x

x

x

x

x

x

x

x

-

160/250-160/250

x

x

x

x

x

x

x

x

x

x

x

x

*necessita manicotto à riduzione Ø 225/202

A richiesta la derivazione a TEE può essere fabbricata con diametri e misure diverse da quelle riportate in tabella

10.10.19

con riserva di modifiche tecniche.
