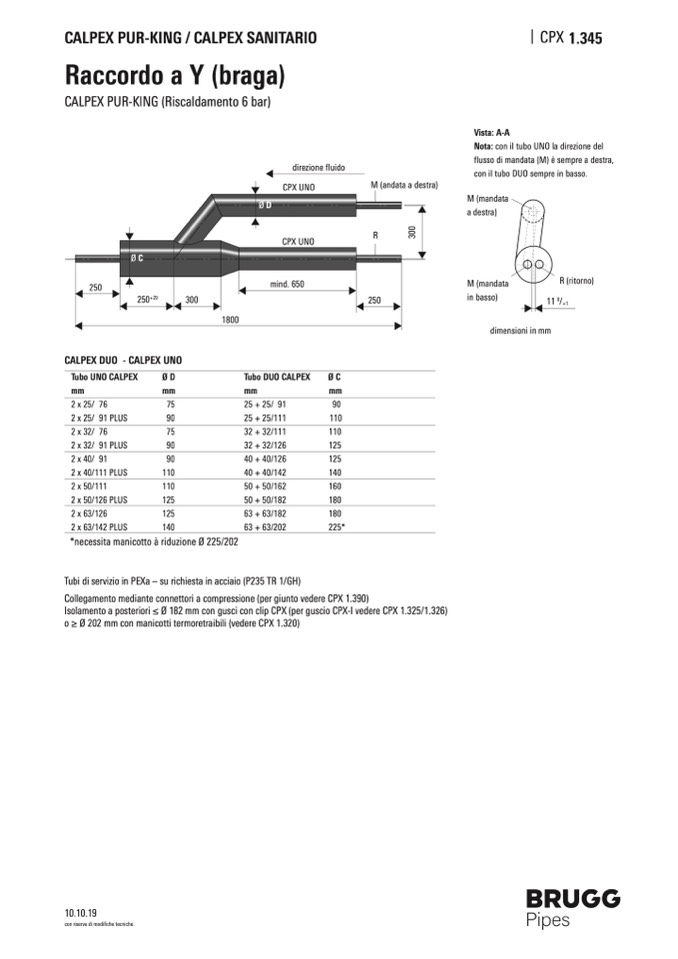

Vista: A-A
Nota: con il tubo UNO la direzione del
flusso di mandata (M) è sempre a destra,
con il tubo DUO sempre in basso.
direzione fluido
CPX UNO
M (andata a destra)
R
250
ØD
CPX UNO
M (mandata
a destra)
M (mandata
in basso)
250
mind. 650
Tubo DUO CALPEX
mm
25+25/91
25 + 25/111
32 + 32/111
32 + 32/126
40 + 40/126
40 + 40/142
50 + 50/162
50 + 50/182
63 + 63/182
63 + 63/202
R (ritorno)
PLUS
PLUS
PLUS
ØC
250
+20
300
11
0
/
+1
dimensioni in mm
CALPEX DUO - CALPEX UNO
Tubo UNO CALPEX
mm
2x25/ 76
2x25/91PLUS
2x32/ 76
2x32/91PLUS
2x40/ 91
Ø C
mm
90
110
110
125
125
140
160
180
180
225*
ØD
mm
75
90
75
90
90
110
110
125
125
140
1800
2 x 40/111
2 x 50/111
2 x 50/126
2 x 63/126
2 x 63/142
*necessita manicotto à riduzione Ø 225/202
Tubi di servizio in PEXa – su richiesta in acciaio (P235 TR 1/GH)
Collegamento mediante connettori a compressione (per giunto vedere CPX 1.390)
Isolamento a posteriori ≤ Ø 182 mm con gusci con clip CPX (per guscio CPX-I vedere CPX 1.325/1.326)
o ≥ Ø 202 mm con manicotti termoretraibili (vedere CPX 1.320)
10.10.19
con riserva di modifiche tecniche.
