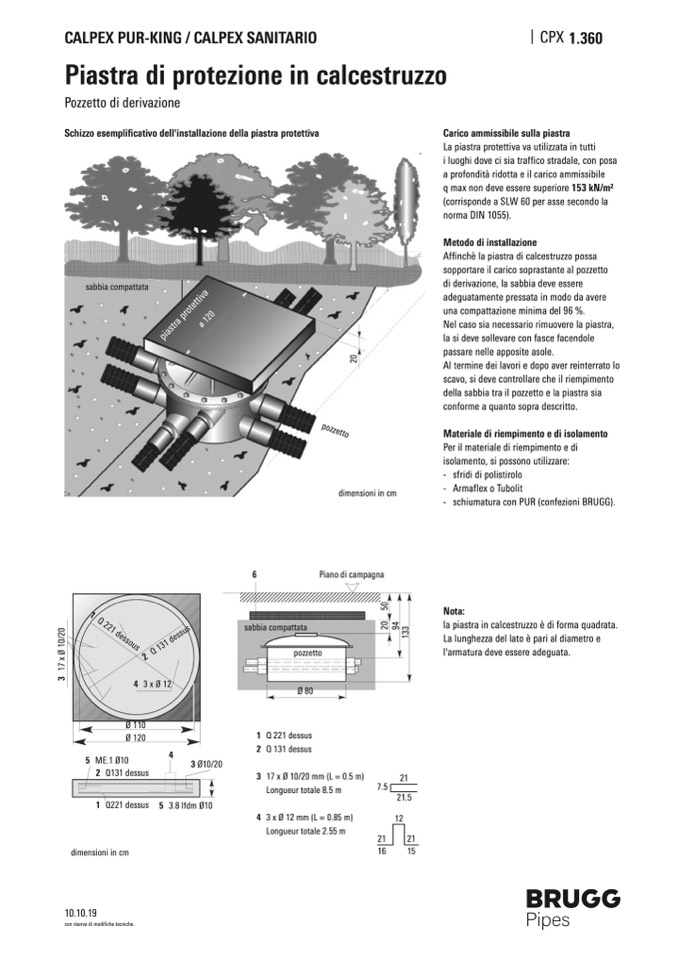

CALPEX PUR-KING / CALPEX SANITARIO
CPX 1.360
Piastra di protezione in calcestruzzo
Pozzetto di derivazione
Schizzo esemplificativo dell'installazione della piastra protettiva
Carico ammissibile sulla piastra
La piastra protettiva va utilizzata in tutti
i luoghi dove ci sia traffico stradale, con posa
a profondità ridotta e il carico ammissibile
q max non deve essere superiore 153 kN/m2
(corrisponde a SLW 60 per asse secondo la
norma DIN 1055).
Metodo di installazione
Affinchè la piastra di calcestruzzo possa
sopportare il carico soprastante al pozzetto
di derivazione, la sabbia deve essere
adeguatamente pressata in modo da avere
una compattazione minima del 96 %.
Nel caso sia necessario rimuovere la piastra,
la si deve sollevare con fasce facendole
passare nelle apposite asole.
Al termine dei lavori e dopo aver reinterrato lo
scavo, si deve controllare che il riempimento
della sabbia tra il pozzetto e la piastra sia
conforme a quanto sopra descritto.
Materiale di riempimento e di isolamento
Per il materiale di riempimento e di
isolamento, si possono utilizzare:
- sfrididipolistirolo
- ArmaflexoTubolit
- schiumaturaconPUR(confezioniBRUGG).
Nota:
la piastra in calcestruzzo è di forma quadrata.
La lunghezza del lato è pari al diametro e
l'armatura deve essere adeguata.
sabbia compattata
Ø 120
5 ME.1Ø10
2 Q131dessus
1 Q221 dessus
dimensioni in cm
10.10.19
con riserva di modifiche tecniche.
4
3 Ø10/20
5 3.8 lfdm Ø10
3 17xØ10/20mm(L=0.5m)
Longueur totale 8.5 m
4 3xØ12mm(L=0.85m)
Longueur totale 2.55 m
21
7.5
6
Données en cm
dimensioni in cm
Piano di campagna
4 3xØ12
Ø 110
sabbia compattata
pozzetto
Ø80
1 Q221dessus
2 Q131dessus
21
16
21.5
12
21
15
iastra protettiva
piastra protettiva
ø 120
ø 120
pozzetto
1
Q
2
2
1
d
e
s
s
o
u
s
2 Q131dessus
3
1
7
x
Ø
1
0
/
2
0
9
4
1
3
3
2
0
5
0
2
0
2
0
