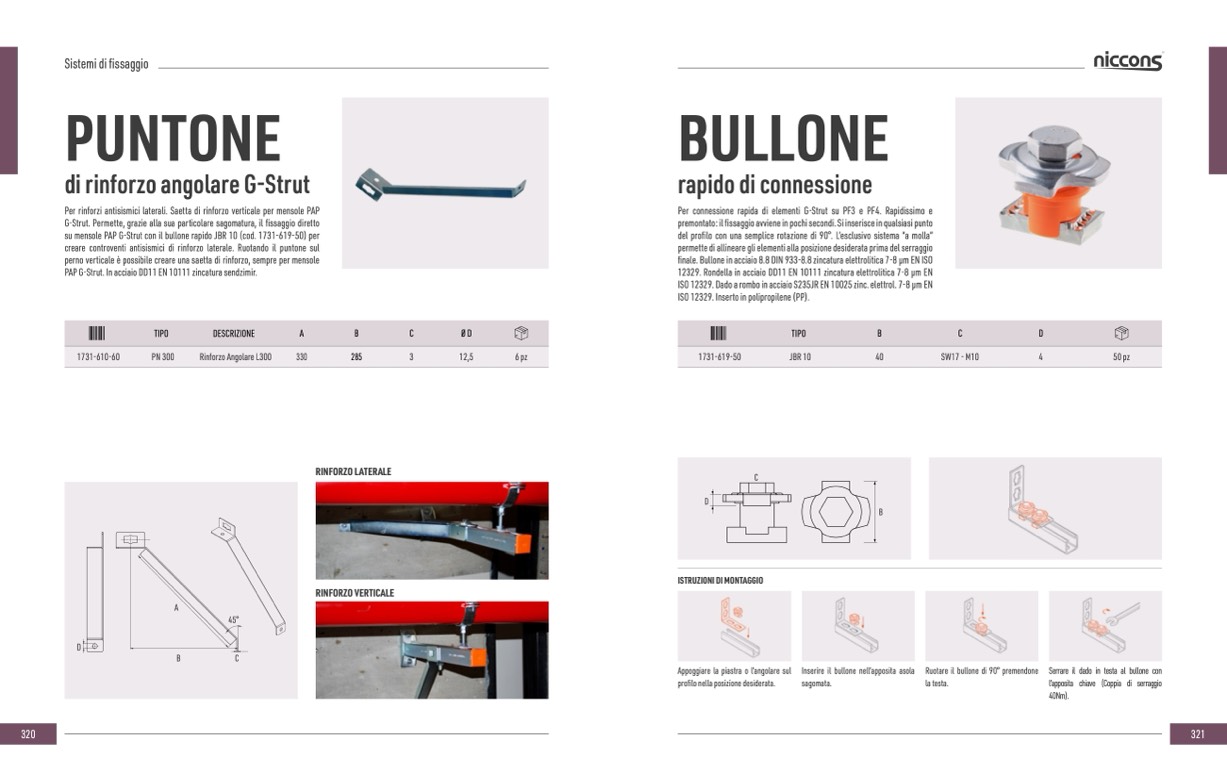

PUNTONE

di rinforzo angolare G-Strut

Per rinforzi antisismici laterali. Saetta di rinforzo verticale per mensole PAP

G-Strut. Permette, grazie alla sua particolare sagomatura, il

fissaggio diretto

su mensole PAP G-Strut con il bullone rapido JBR 10 (cod. 1731-619-50) per

creare controventi antisismici di rinforzo laterale. Ruotando il puntone sul

perno verticale è possibile creare una saetta di rinforzo, sempre per mensole

PAP G-Strut. In acciaio DD11 EN 10111 zincatura sendzimir.

Per connessione rapida di elementi G-Strut su PF3 e PF4. Rapidissimo e

premontato: il fissaggio avviene in pochi secondi. Si inserisce in qualsiasi punto

del profilo con una semplice rotazione di 90°. L’esclusivo sistema “a molla”

permette di allineare gli elementi alla posizione desiderata prima del serraggio

finale. Bullone in acciaio 8.8 DIN 933-8.8 zincatura elettrolitica 7-8 μm EN ISO

12329. Rondella in acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN

ISO 12329. Dado a rombo in acciaio S235JR EN 10025 zinc. elettrol. 7-8 μm EN

ISO 12329. Inserto in polipropilene (PP).

RINFORZO LATERALE

RINFORZO VERTICALE

ISTRUZIONI DI MONTAGGIO

Appoggiare la piastra o l’angolare sul

profilo nella posizione desiderata.

Inserire il bullone nell’apposita asola

sagomata.

Ruotare il bullone di 90° premendone

la testa.

Serrare il dado in testa al bullone con

l’apposita chiave (Coppia di serraggio

40Nm).
