ANS 90 3D Dx

TIPO

DESCRIZIONE

A

B

C

E

1731-610-40

ANS 90 3D Sx

Sinistra

62

107

4

52

5 pz

1731-610-44

ANS 90 3D Dx

Destra

62

107

4

52

5 pz

TIPO

A

B

C

D

E

1731-610-56

ANS 45

104

104

5

45°

52

10 pz

TIPO

A

B

C

D

E

1731-610-35

ANS 90 2D

103

58

4

90°

45

10 pz

TIPO

A

B

C

E

1731-610-48

ANS 90 4D

175

108

4

52

5 pz

B

D

C

A

E

E

A

B

C

E

B

A

C

B

A

D

E

C

326

327

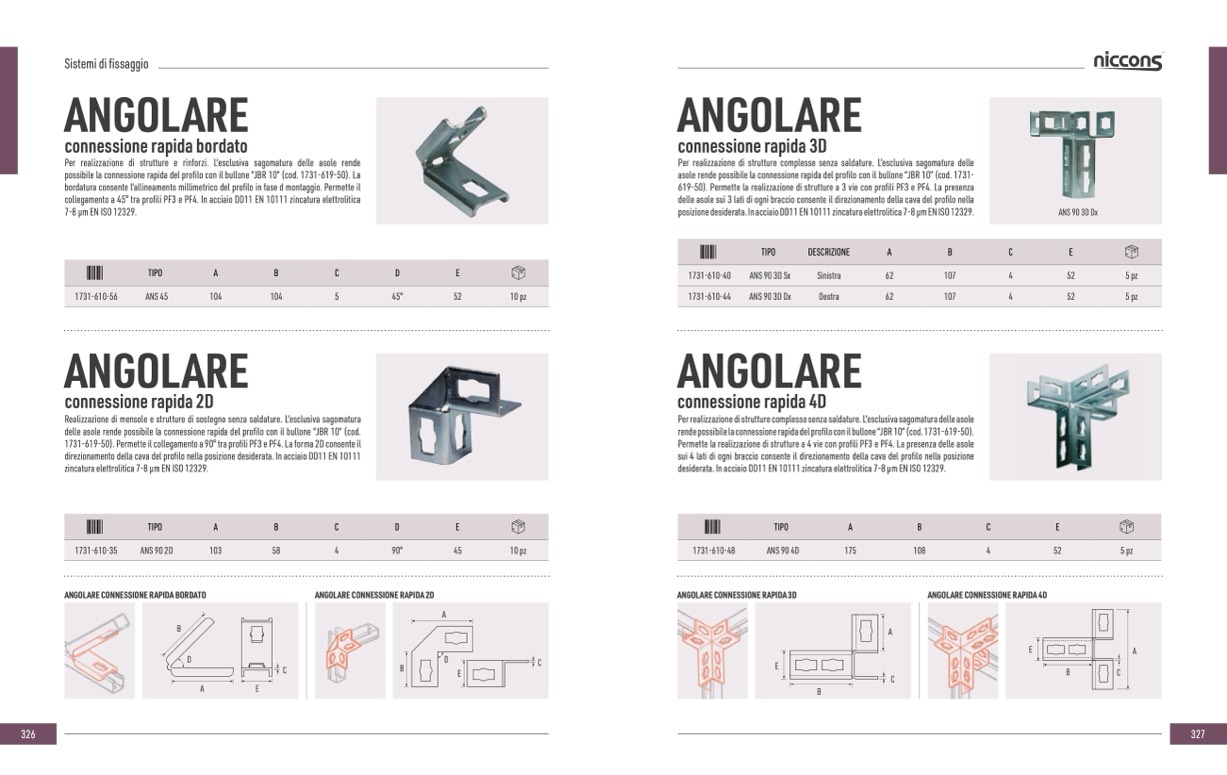

Sistemi di fissaggio

ANGOLARE

connessione rapida bordato

Per realizzazione di strutture e rinforzi. L’esclusiva sagomatura delle asole rende

possibile la connessione rapida del profilo con il bullone “JBR 10” (cod. 1731-619-50). La

bordatura consente l’allineamento millimetrico del pro

filo in fase d montaggio. Permette il

collegamento a 45° tra profili PF3 e PF4. In acciaio DD11 EN 10111 zincatura elettrolitica

7-8 μm EN ISO 12329.

ANGOLARE

connessione rapida 2D

Realizzazione di mensole e strutture di sostegno senza saldature. L’esclusiva sagomatura

delle asole rende possibile la connessione rapida del profilo con il bullone “JBR 10” (cod.

1731-619-50). Permette il collegamento a 90° tra profili PF3 e PF4. La forma 2D consente il

direzionamento della cava del profilo nella posizione desiderata. In acciaio DD11 EN 10111

zincatura elettrolitica 7-8 μm EN ISO 12329.

ANGOLARE CONNESSIONE RAPIDA BORDATO

ANGOLARE CONNESSIONE RAPIDA 2D

ANGOLARE

connessione rapida 3D

Per realizzazione di strutture complesse senza saldature. L’esclusiva sagomatura delle

asole rende possibile la connessione rapida del profilo con il bullone “JBR 10” (cod. 1731-

619-50). Permette la realizzazione di strutture a 3 vie con profili PF3 e PF4. La presenza

delle asole sui 3 lati di ogni braccio consente il direzionamento della cava del profilo nella

posizione desiderata. In acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329.

ANGOLARE

connessione rapida 4D

Per realizzazione di strutture complesse senza saldature. L’esclusiva sagomatura delle asole

rende possibile la connessione rapida del profilo con il bullone “JBR 10” (cod. 1731-619-50).

Permette la realizzazione di strutture a 4 vie con profili PF3 e PF4. La presenza delle asole

sui 4 lati di ogni braccio consente il direzionamento della cava del profilo nella posizione

desiderata. In acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329.

ANGOLARE CONNESSIONE RAPIDA 3D

ANGOLARE CONNESSIONE RAPIDA 4D
