AISI 316

AISI 316

Ti

L

3 SCAMBIATORI

C.R.V.

C.R.R.

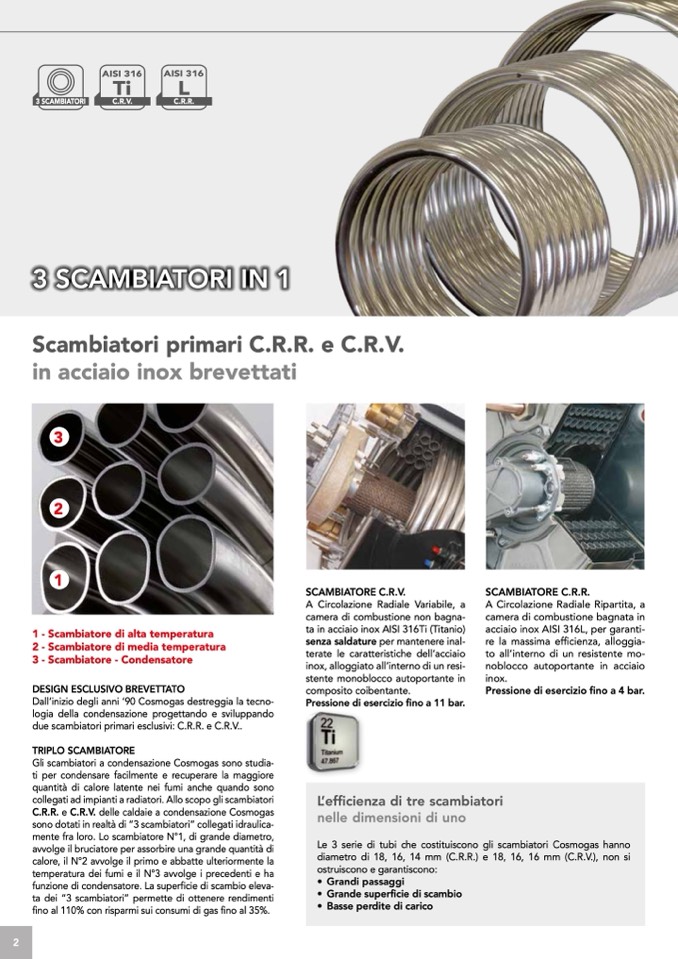

3 SCAMBIATORI IN 1

Scambiatori primari C.R.R. e C.R.V.

in acciaio inox brevettati

3

2

1

1 - Scambiatore di alta temperatura

2 - Scambiatore di media temperatura

3 - Scambiatore - Condensatore

DESIGN ESCLUSIVO BREVETTATO

Dall’inizio degli anni ‘90 Cosmogas destreggia la tecno-

logia della condensazione progettando e sviluppando

due scambiatori primari esclusivi: C.R.R. e C.R.V..

TRIPLO SCAMBIATORE

Gli scambiatori a condensazione Cosmogas sono studia-

ti per condensare facilmente e recuperare la maggiore

quantità di calore latente nei fumi anche quando sono

collegati ad impianti a radiatori. Allo scopo gli scambiatori

C.R.R. e C.R.V. delle caldaie a condensazione Cosmogas

sono dotati in realtà di “3 scambiatori” collegati idraulica-

mente fra loro. Lo scambiatore N°1, di grande diametro,

avvolge il bruciatore per assorbire una grande quantità di

calore, il N°2 avvolge il primo e abbatte ulteriormente la

temperatura dei fumi e il N°3 avvolge i precedenti e ha

funzione di condensatore. La superficie di scambio eleva-

ta dei “3 scambiatori” permette di ottenere rendimenti

fino al 110% con risparmi sui consumi di gas fino al 35%.

SCAMBIATORE C.R.V.

A Circolazione Radiale Variabile, a

camera di combustione non bagna-

ta in acciaio inox AISI 316Ti (Titanio)

senza saldature per mantenere inal-

terate le caratteristiche dell’acciaio

inox, alloggiato all’interno di un resi-

stente monoblocco autoportante in

composito coibentante.

Pressione di esercizio fino a 11 bar.

SCAMBIATORE C.R.R.

A Circolazione Radiale Ripartita, a

camera di combustione bagnata in

acciaio inox AISI 316L, per garanti-

re la massima efficienza, alloggia-

to all’interno di un resistente mo-

noblocco autoportante in acciaio

inox.

Pressione di esercizio fino a 4 bar.

L’efficienza di tre scambiatori

nelle dimensioni di uno

Le 3 serie di tubi che costituiscono gli scambiatori Cosmogas hanno

diametro di 18, 16, 14 mm (C.R.R.) e 18, 16, 16 mm (C.R.V.), non si

ostruiscono e garantiscono:

• Grandi passaggi

• Grande superficie di scambio

• Basse perdite di carico

2
