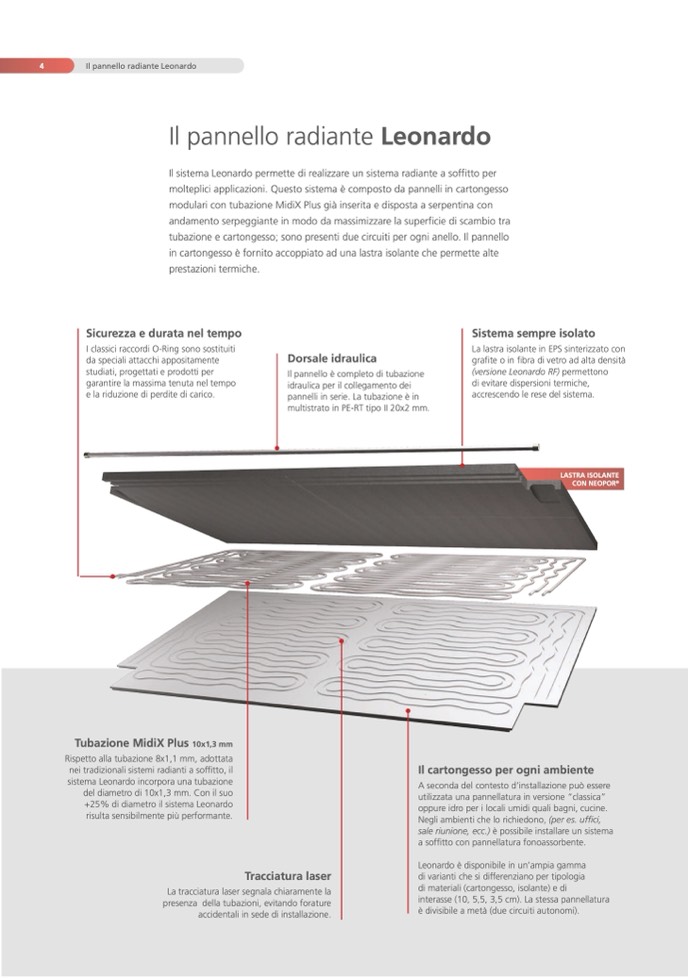

Il pannello radiante Leonardo
Sicurezza e durata nel tempo
I classici raccordi O-Ring sono sostituiti
da speciali attacchi appositamente
studiati, progettati e prodotti per
garantire la massima tenuta nel tempo
e la riduzione di perdite di carico.
Dorsale idraulica
Il pannello è completo di tubazione
idraulica per il collegamento dei
pannelli in serie. La tubazione è in
multistrato in PE-RT tipo II 20x2 mm.
Sistema sempre isolato
La lastra isolante in EPS sinterizzato con
grafite o in fibra di vetro ad alta densità
(versione Leonardo RF) permettono
di evitare dispersioni termiche,
accrescendo le rese del sistema.
LASTRA ISOLANTE
CON NEOPOR
®
Il pannello radiante Leonardo
Il sistema Leonardo permette di realizzare un sistema radiante a soffitto per
molteplici applicazioni. Questo sistema è composto da pannelli in cartongesso
modulari con tubazione MidiX Plus già inserita e disposta a serpentina con
andamento serpeggiante in modo da massimizzare la superficie di scambio tra
tubazione e cartongesso; sono presenti due circuiti per ogni anello. Il pannello
in cartongesso è fornito accoppiato ad una lastra isolante che permette alte
prestazioni termiche.
Tubazione MidiX Plus 10x1,3 mm
Rispetto alla tubazione 8x1,1 mm, adottata
nei tradizionali sistemi radianti a soffitto, il
sistema Leonardo incorpora una tubazione
del diametro di 10x1,3 mm. Con il suo
+25% di diametro il sistema Leonardo
risulta sensibilmente più performante.
Il cartongesso per ogni ambiente
A seconda del contesto d’installazione può essere
utilizzata una pannellatura in versione “classica”
oppure idro per i locali umidi quali bagni, cucine.
Negli ambienti che lo richiedono, (per es. uffici,
sale riunione, ecc.) è possibile installare un sistema
a soffitto con pannellatura fonoassorbente.
Leonardo è disponibile in un’ampia gamma
di varianti che si differenziano per tipologia
di materiali (cartongesso, isolante) e di
interasse (10, 5,5, 3,5 cm). La stessa pannellatura
è divisibile a metà (due circuiti autonomi).
Tracciatura laser
La tracciatura laser segnala chiaramente la
presenza della tubazioni, evitando forature
accidentali in sede di installazione.
