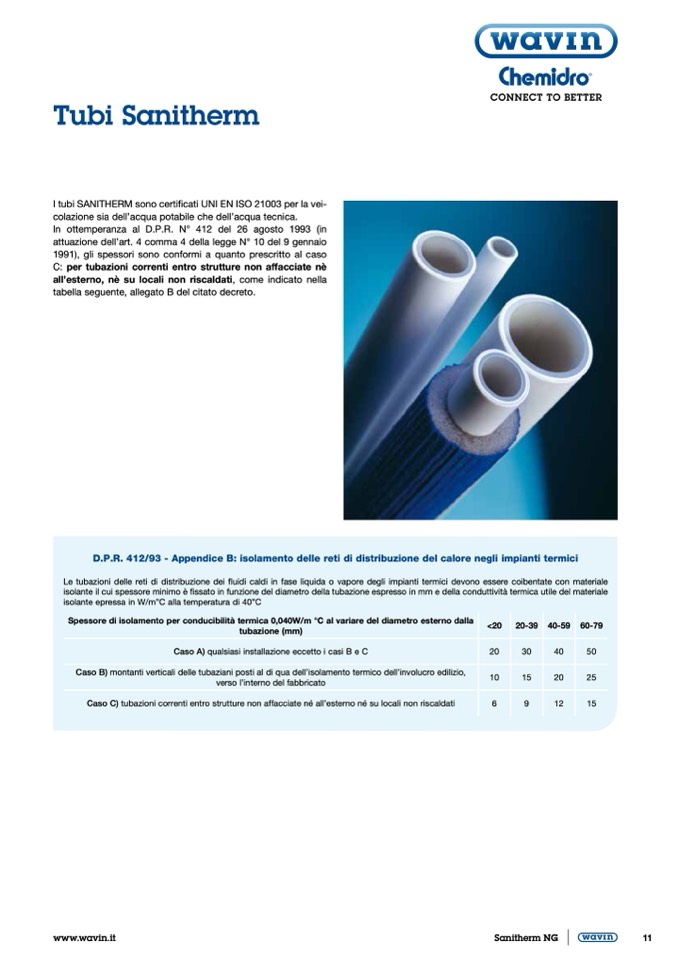

Tubi Sanitherm

I tubi SANITHERM sono certificati UNI EN ISO 21003 per la vei-

colazione sia dell’acqua potabile che dell’acqua tecnica.

In ottemperanza al D.P.R. N° 412 del 26 agosto 1993 (in

attuazione dell’art. 4 comma 4 della legge N° 10 del 9 gennaio

1991), gli spessori sono conformi a quanto prescritto al caso

C: per tubazioni correnti entro strutture non affacciate nè

all’esterno, nè su locali non riscaldati, come indicato nella

tabella seguente, allegato B del citato decreto.

D.P.R. 412/93 - Appendice B: isolamento delle reti di distribuzione del calore negli impianti termici

Le tubazioni delle reti di distribuzione dei fluidi caldi in fase liquida o vapore degli impianti termici devono essere coibentate con materiale

isolante il cui spessore minimo è fissato in funzione del diametro della tubazione espresso in mm e della conduttività termica utile del materiale

isolante epressa in W/m”C alla temperatura di 40”C

Spessore di isolamento per conducibilità termica 0,040W/m °C al variare del diametro esterno dalla

tubazione (mm)

Caso A) qualsiasi installazione eccetto i casi B e C

Caso B) montanti verticali delle tubaziani posti al di qua dell’isolamento termico dell’involucro edilizio,

verso l’interno del fabbricato

Caso C) tubazioni correnti entro strutture non affacciate né all’esterno né su locali non riscaldati

<20

20-39 40-59 60-79

20 30 40

10 15 20

6

9

12

50

25

15

www.wavin.it

Sanitherm NG

11
