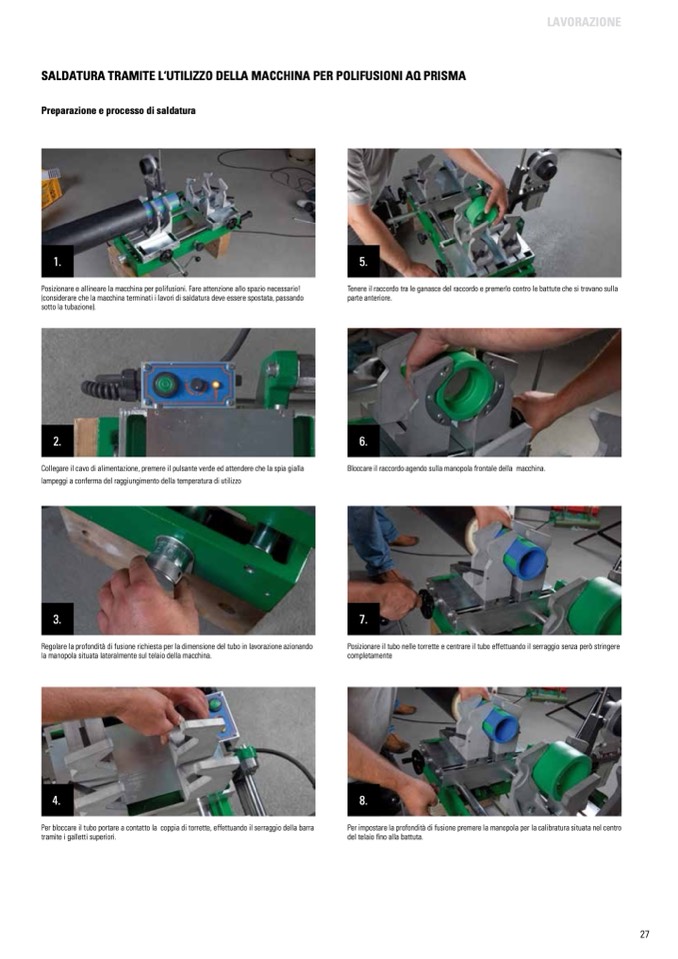

SALdAturA trAMIte L‘utILIzzo deLLA MAcchInA per poLIfuSIonI Aq prISMA

preparazione e processo di saldatura

LAvorAzIone

1.

Posizionare e allineare la macchina per polifusioni. Fare attenzione allo spazio necessario!

(considerare che la macchina terminati i lavori di saldatura deve essere spostata, passando

sotto la tubazione).

2.

Collegare il cavo di alimentazione, premere il pulsante verde ed attendere che la spia gialla

lampeggi a conferma del raggiungimento della temperatura di utilizzo

3.

Regolare la profondità di fusione richiesta per la dimensione del tubo in lavorazione azionando

la manopola situata lateralmente sul telaio della macchina.

4.

Per bloccare il tubo portare a contatto la coppia di torrette, effettuando il serraggio della barra

tramite i galletti superiori.

5.

Tenere il raccordo tra le ganasce del raccordo e premerlo contro le battute che si trovano sulla

parte anteriore.

6.

Bloccare il raccordo agendo sulla manopola frontale della macchina.

7.

Posizionare il tubo nelle torrette e centrare il tubo effettuando il serraggio senza però stringere

completamente

8.

Per impostare la profondità di fusione premere la manopola per la calibratura situata nel centro

del telaio fino alla battuta.

27
