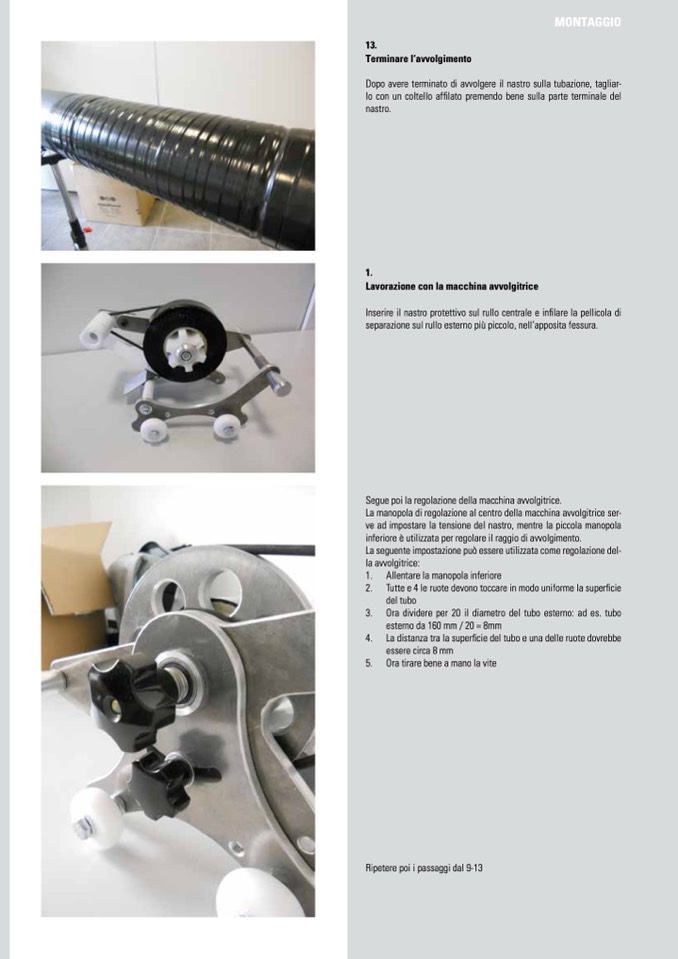

13.
terminare l‘avvolgimento
Dopo avere terminato di avvolgere il nastro sulla tubazione, tagliar-
lo con un coltello affilato premendo bene sulla parte terminale del
nastro.
1.
Lavorazione con la macchina avvolgitrice
Inserire il nastro protettivo sul rullo centrale e infilare la pellicola di
separazione sul rullo esterno più piccolo, nell’apposita fessura.
Segue poi la regolazione della macchina avvolgitrice.
La manopola di regolazione al centro della macchina avvolgitrice ser-
ve ad impostare la tensione del nastro, mentre la piccola manopola
inferiore è utilizzata per regolare il raggio di avvolgimento.
La seguente impostazione può essere utilizzata come regolazione del-
la avvolgitrice:
1. Allentare la manopola inferiore
2. Tutte e 4 le ruote devono toccare in modo uniforme la superficie
del tubo
3. Ora dividere per 20 il diametro del tubo esterno: ad es. tubo
esterno da 160 mm / 20 = 8mm
4. La distanza tra la superficie del tubo e una delle ruote dovrebbe
essere circa 8 mm
5. Ora tirare bene a mano la vite
Ripetere poi i passaggi dal 9-13
MontAggIo
35
