MontAggIo

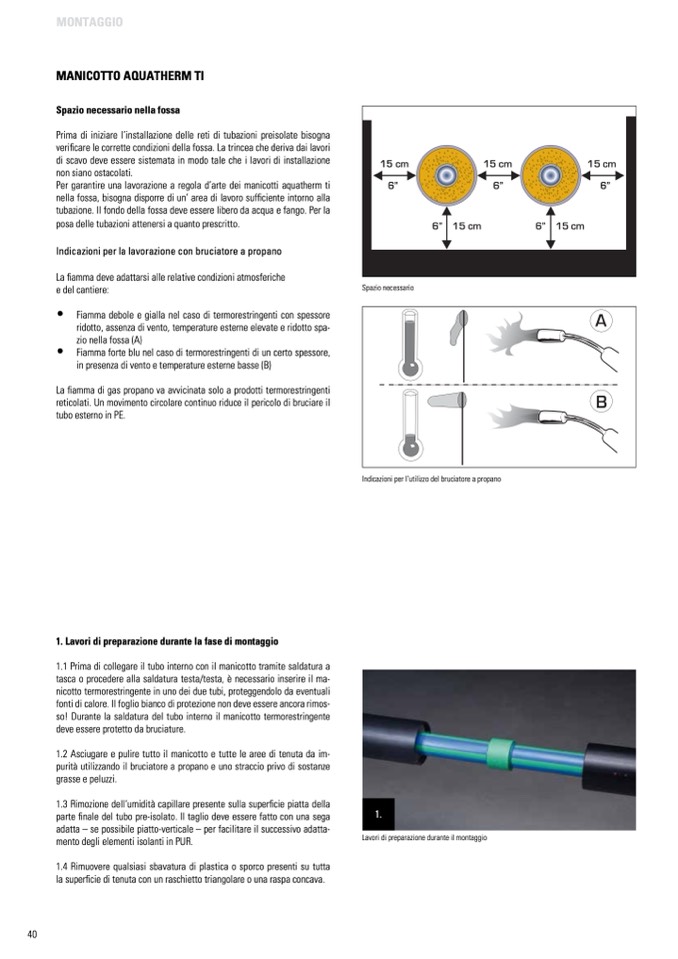

MAnIcotto AquAtherM tI

Spazio necessario nella fossa

Prima di iniziare l’installazione delle reti di tubazioni preisolate bisogna

verificare le corrette condizioni della fossa. La trincea che deriva dai lavori

di scavo deve essere sistemata in modo tale che i lavori di installazione

non siano ostacolati.

Per garantire una lavorazione a regola d’arte dei manicotti aquatherm ti

nella fossa, bisogna disporre di un’ area di lavoro sufficiente intorno alla

tubazione. Il fondo della fossa deve essere libero da acqua e fango. Per la

posa delle tubazioni attenersi a quanto prescritto.

Indicazioni per la lavorazione con bruciatore a propano

La fiamma deve adattarsi alle relative condizioni atmosferiche

e del cantiere:

15 cm

6”

6”

6”

• Fiamma debole e gialla nel caso di termorestringenti con spessore

ridotto, assenza di vento, temperature esterne elevate e ridotto spa-

zio nella fossa (A)

A

B

• Fiamma forte blu nel caso di termorestringenti di un certo spessore,

in presenza di vento e temperature esterne basse (B)

La fiamma di gas propano va avvicinata solo a prodotti termorestringenti

reticolati. Un movimento circolare continuo riduce il pericolo di bruciare il

tubo esterno in PE.

1. Lavori di preparazione durante la fase di montaggio

1.1 Prima di collegare il tubo interno con il manicotto tramite saldatura a

tasca o procedere alla saldatura testa/testa, è necessario inserire il ma-

nicotto termorestringente in uno dei due tubi, proteggendolo da eventuali

fonti di calore. Il foglio bianco di protezione non deve essere ancora rimos-

so! Durante la saldatura del tubo interno il manicotto termorestringente

deve essere protetto da bruciature.

1.2 Asciugare e pulire tutto il manicotto e tutte le aree di tenuta da im-

purità utilizzando il bruciatore a propano e uno straccio privo di sostanze

grasse e peluzzi.

1.3 Rimozione dell‘umidità capillare presente sulla superficie piatta della

parte finale del tubo pre-isolato. Il taglio deve essere fatto con una sega

adatta – se possibile piatto-verticale – per facilitare il successivo adatta-

mento degli elementi isolanti in PUR.

1.4 Rimuovere qualsiasi sbavatura di plastica o sporco presenti su tutta

la superficie di tenuta con un raschietto triangolare o una raspa concava.

1.

Lavori di preparazione durante il montaggio

Spazio necessario

Indicazioni per l’utilizzo del bruciatore a propano

6” 15 cm

6” 15 cm

15 cm

15 cm
