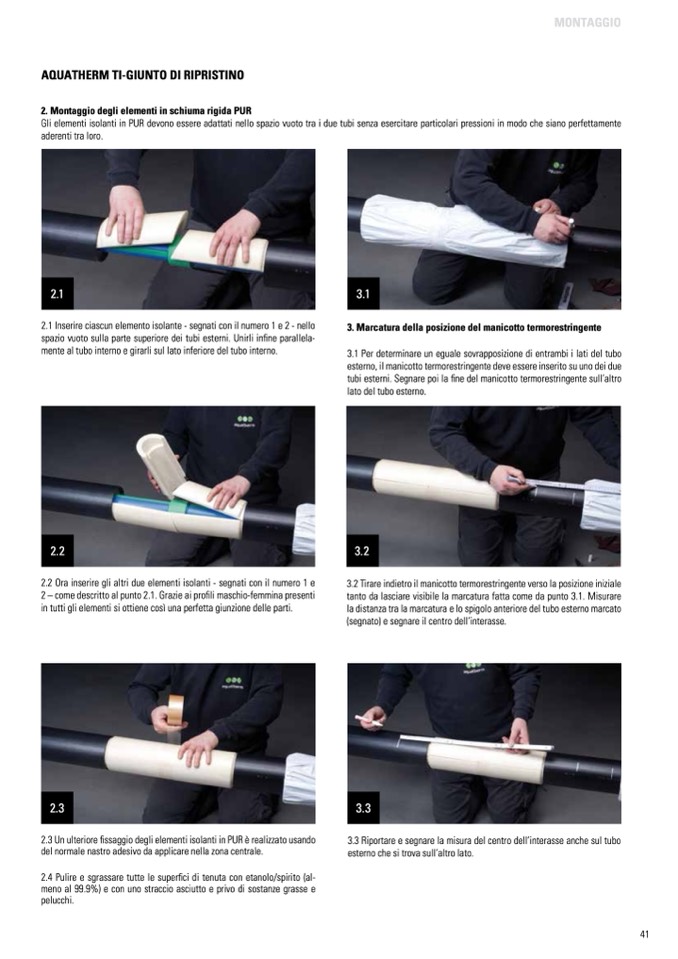

AquAtherM tI-gIunto dI rIprIStIno

2. Montaggio degli elementi in schiuma rigida pur

Gli elementi isolanti in PUR devono essere adattati nello spazio vuoto tra

aderenti tra loro.

2.1

2.1 Inserire ciascun elemento isolante - segnati con il numero 1 e 2 - nello

spazio vuoto sulla parte superiore dei tubi esterni. Unirli in

fine parallela-

mente al tubo interno e girarli sul lato inferiore del tubo interno.

2.2

2.2 Ora inserire gli altri due elementi isolanti - segnati con il numero 1 e

2 – come descritto al punto 2.1. Grazie ai pro

fili maschio-femmina presenti

in tutti gli elementi si ottiene così una perfetta giunzione delle parti.

2.3

2.3 Un ulteriore fissaggio degli elementi isolanti in PUR è realizzato usando

del normale nastro adesivo da applicare nella zona centrale.

2.4 Pulire e sgrassare tutte le superfici di tenuta con etanolo/spirito (al-

meno al 99.9%) e con uno straccio asciutto e privo di sostanze grasse e

pelucchi.

i due tubi senza esercitare particolari pressioni in modo che siano perfettamente

3.1

3. Marcatura della posizione del manicotto termorestringente

3.1 Per determinare un eguale sovrapposizione di entrambi i lati del tubo

esterno, il manicotto termorestringente deve essere inserito su uno dei due

tubi esterni. Segnare poi la fine del manicotto termorestringente sull’altro

lato del tubo esterno.

3.2

3.2 Tirare indietro il manicotto termorestringente verso la posizione iniziale

tanto da lasciare visibile la marcatura fatta come da punto 3.1. Misurare

la distanza tra la marcatura e lo spigolo anteriore del tubo esterno marcato

(segnato) e segnare il centro dell’interasse.

3.3

3.3 Riportare e segnare la misura del centro dell’interasse anche sul tubo

esterno che si trova sull’altro lato.

MontAggIo

41
