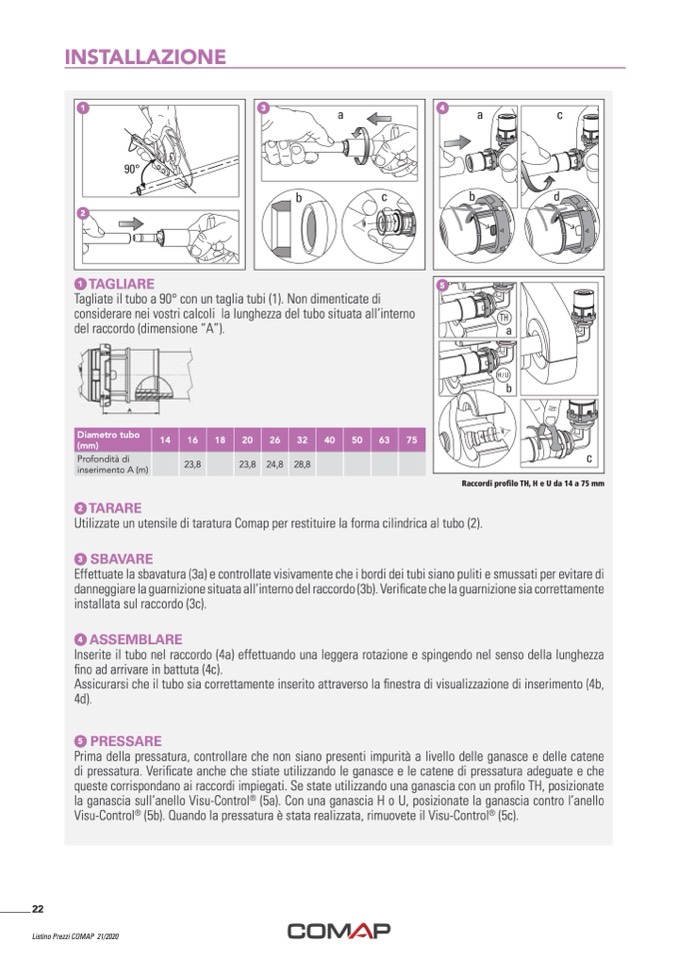

INSTALLAZIONE
1
3
4
2
1
TAGLIARE
5
Tagliate il tubo a 90° con un taglia tubi (1). Non dimenticate di
considerare nei vostri calcoli la lunghezza del tubo situata all’interno
del raccordo (dimensione “A”).
Diametro tubo
(mm)
Profondità di
inserimento A (m)
14
16
18
20
26
32
40
50
63
75
23,8
23,8 24,8 28,8
2
TARARE
Utilizzate un utensile di taratura Comap per restituire la forma cilindrica al tubo (2).
3
SBAVARE
Effettuate la sbavatura (3a) e controllate visivamente che i bordi dei tubi siano puliti e smussati per evitare di
danneggiare la guarnizione situata all’interno del raccordo (3b). Verificate che la guarnizione sia correttamente
installata sul raccordo (3c).
4
ASSEMBLARE
Inserite il tubo nel raccordo (4a) effettuando una leggera rotazione e spingendo nel senso della lunghezza
fino ad arrivare in battuta (4c).
Assicurarsi che il tubo sia correttamente inserito attraverso la finestra di visualizzazione di inserimento (4b,
4d).
5
PRESSARE
Prima della pressatura, controllare che non siano presenti impurità a livello delle ganasce e delle catene
di pressatura. Verificate anche che stiate utilizzando le ganasce e le catene di pressatura adeguate e che
queste corrispondano ai raccordi impiegati. Se state utilizzando una ganascia con un profilo TH, posizionate
la ganascia sull’anello Visu-Control
®
(5a). Con una ganascia H o U, posizionate la ganascia contro l’anello
Visu-Control
®
(5b). Quando la pressatura è stata realizzata, rimuovete il Visu-Control
®
(5c).
