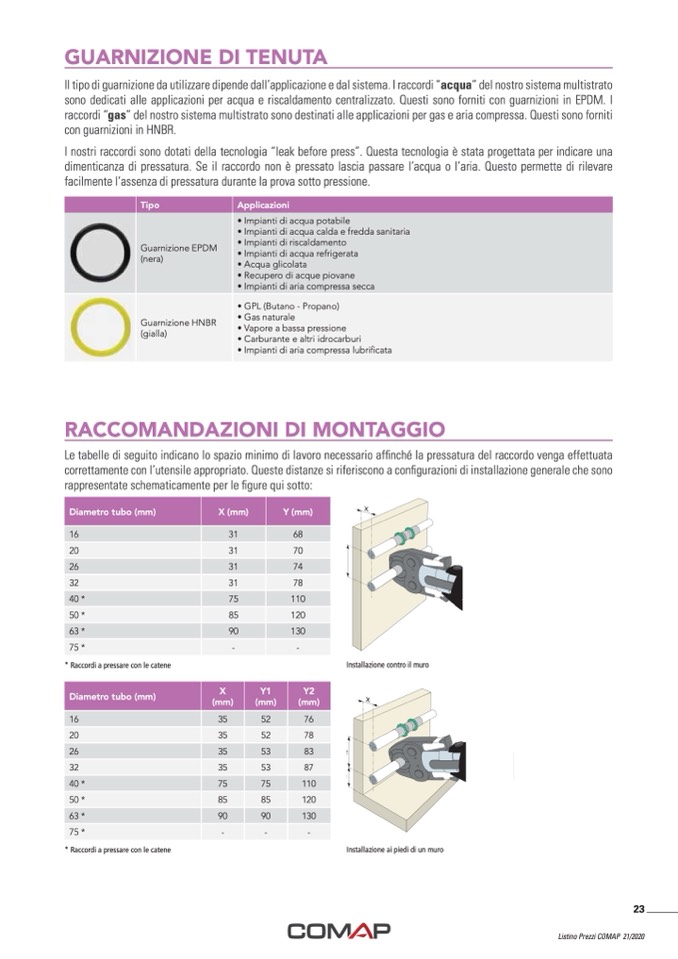

GUARNIZIONE DI TENUTA
Il tipo di guarnizione da utilizzare dipende dall’applicazione e dal sistema. I raccordi “acqua” del nostro sistema multistrato
sono dedicati alle applicazioni per acqua e riscaldamento centralizzato. Questi sono forniti con guarnizioni in EPDM. I
raccordi “gas” del nostro sistema multistrato sono destinati alle applicazioni per gas e aria compressa. Questi sono forniti
con guarnizioni in HNBR.
I nostri raccordi sono dotati della tecnologia “leak before press”. Questa tecnologia è stata progettata per indicare una
dimenticanza di pressatura. Se il raccordo non è pressato lascia passare l’acqua o l’aria. Questo permette di rilevare
facilmente l’assenza di pressatura durante la prova sotto pressione.
RACCOMANDAZIONI DI MONTAGGIO
Le tabelle di seguito indicano lo spazio minimo di lavoro necessario affinché la pressatura del raccordo venga effettuata
correttamente con l’utensile appropriato. Queste distanze si riferiscono a configurazioni di installazione generale che sono
rappresentate schematicamente per le figure qui sotto:
Tipo
Applicazioni
Guarnizione EPDM
(nera)
• Impianti di acqua potabile
• Impianti di acqua calda e fredda sanitaria
• Impianti di riscaldamento
• Impianti di acqua refrigerata
• Acqua glicolata
• Recupero di acque piovane
• Impianti di aria compressa secca
Guarnizione HNBR
(gialla)
• GPL (Butano - Propano)
• Gas naturale
• Vapore a bassa pressione
• Carburante e altri idrocarburi
• Impianti di aria compressa lubrificata
Diametro tubo (mm)
X (mm)
Y (mm)
16
31
68
20
31
70
26
31
74
32
31
78
40 *
75
110
50 *
85
120
63 *
90
130
75 *
-
-
* Raccordi a pressare con le catene
Installazione contro il muro
Diametro tubo (mm)
X
(mm)
Y1
(mm)
Y2
(mm)
16
35
52
76
20
35
52
78
26
35
53
83
32
35
53
87
40 *
75
75
110
50 *
85
85
120
63 *
90
90
130
75 *
-
-
-
* Raccordi a pressare con le catene
Installazione ai piedi di un muro
23
