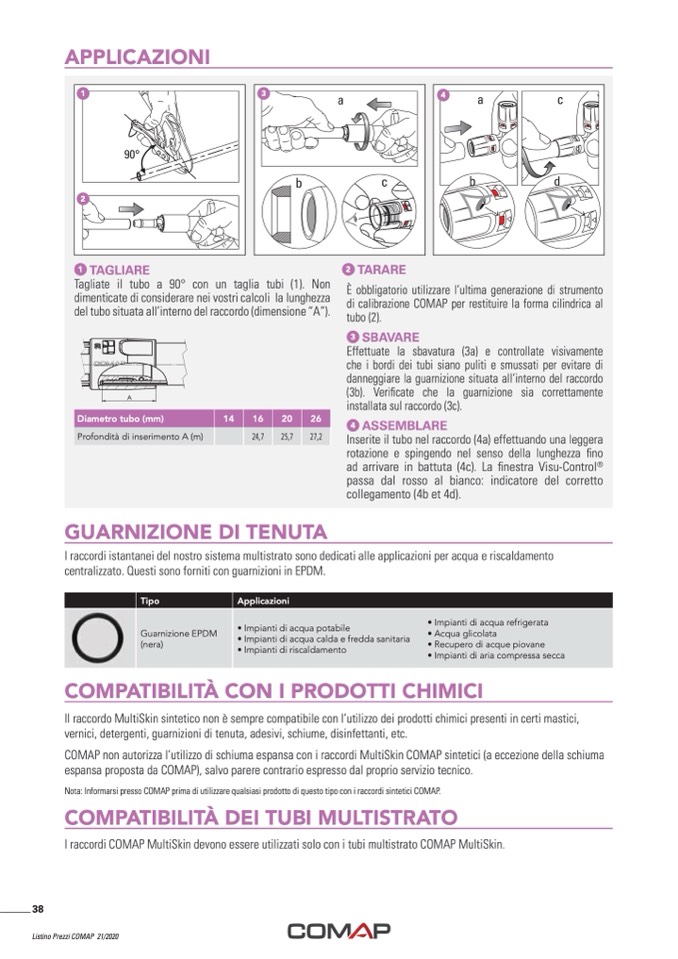

APPLICAZIONI

1

3

2

1

TAGLIARE

Tagliate il tubo a 90° con un taglia tubi (1). Non

dimenticate di considerare nei vostri calcoli la lunghezza

del tubo situata all’interno del raccordo (dimensione “A”).

4

Diametro tubo (mm)

Profondità di inserimento A (m)

14

16

20

26

È obbligatorio utilizzare l’ultima generazione di strumento

di calibrazione COMAP per restituire la forma cilindrica al

tubo (2).

3

SBAVARE

Effettuate la sbavatura (3a) e controllate visivamente

che i bordi dei tubi siano puliti e smussati per evitare di

danneggiare la guarnizione situata all’interno del raccordo

(3b). Verificate che la guarnizione sia correttamente

installata sul raccordo (3c).

4

ASSEMBLARE

Inserite il tubo nel raccordo (4a) effettuando una leggera

rotazione e spingendo nel senso della lunghezza fino

ad arrivare in battuta (4c). La finestra Visu-Control

®

passa dal rosso al bianco: indicatore del corretto

collegamento (4b et 4d).

GUARNIZIONE DI TENUTA

Tipo

Guarnizione EPDM

(nera)

Applicazioni

• Impianti di acqua potabile

• Impianti di acqua calda e fredda sanitaria

• Impianti di riscaldamento

• Impianti di acqua refrigerata

• Acqua glicolata

• Recupero di acque piovane

• Impianti di aria compressa secca

24,7

25,7

27,2

I raccordi istantanei del nostro sistema multistrato sono dedicati alle applicazioni per acqua e riscaldamento

centralizzato. Questi sono forniti con guarnizioni in EPDM.

COMPATIBILITÀ CON I PRODOTTI CHIMICI

Il raccordo MultiSkin sintetico non è sempre compatibile con l’utilizzo dei prodotti chimici presenti in certi mastici,

vernici, detergenti, guarnizioni di tenuta, adesivi, schiume, disinfettanti, etc.

COMAP non autorizza l’utilizzo di schiuma espansa con i raccordi MultiSkin COMAP sintetici (a eccezione della schiuma

espansa proposta da COMAP), salvo parere contrario espresso dal proprio servizio tecnico.

Nota: Informarsi presso COMAP prima di utilizzare qualsiasi prodotto di questo tipo con i raccordi sintetici COMAP.

COMPATIBILITÀ DEI TUBI MULTISTRATO

I raccordi COMAP MultiSkin devono essere utilizzati solo con i tubi multistrato COMAP MultiSkin.

38

Listino Prezzi COMAP 21/2020

2

TARARE
