APPLICAZIONI

*è possibile utilizzarli no al 50% di glicole in aggiunta del 50% di acqua.

INSTALLAZIONI

1 TAGLIARE

Tagliare il tubo a 90° utilizzando un taglia tubi.

2 ASSEMBLARE

Far scorrere il dado, poi l’ogiva sul tubo. Inserire il corpo del

raccordo nel tubo no in fondo per garantire il serraggio.

3 SERRARE

Realizzare il serraggio stringendo saldamente senza avvitare

il tubo.

1

3

2

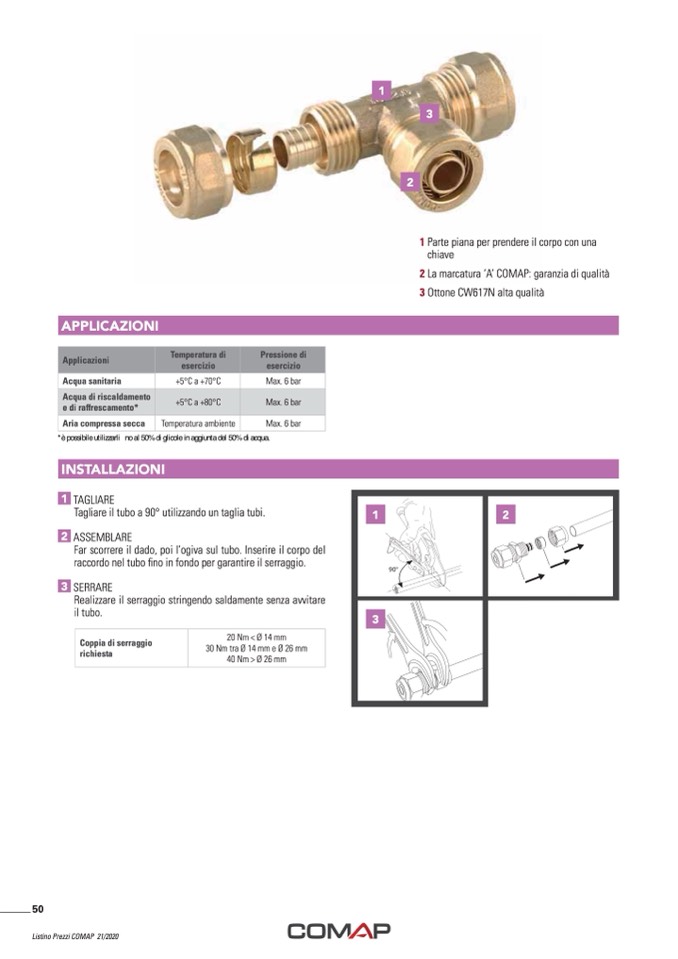

1 Parte piana per prendere il corpo con una

chiave

2 La marcatura ’A’ COMAP: garanzia di qualità

3 Ottone CW617N alta qualità

Applicazioni

Temperatura di

esercizio

Pressione di

esercizio

Acqua sanitaria

+5°C a +70°C

Max. 6 bar

Acqua di riscaldamento

e di raffrescamento*

+5°C a +80°C

Max. 6 bar

Aria compressa secca

Temperatura ambiente

Max. 6 bar

1

3

2

Coppia di serraggio

richiesta

20 Nm < Ø 14 mm

30 Nm tra Ø 14 mm e Ø 26 mm

40 Nm > Ø 26 mm

50

Listino Prezzi COMAP 21/2020
