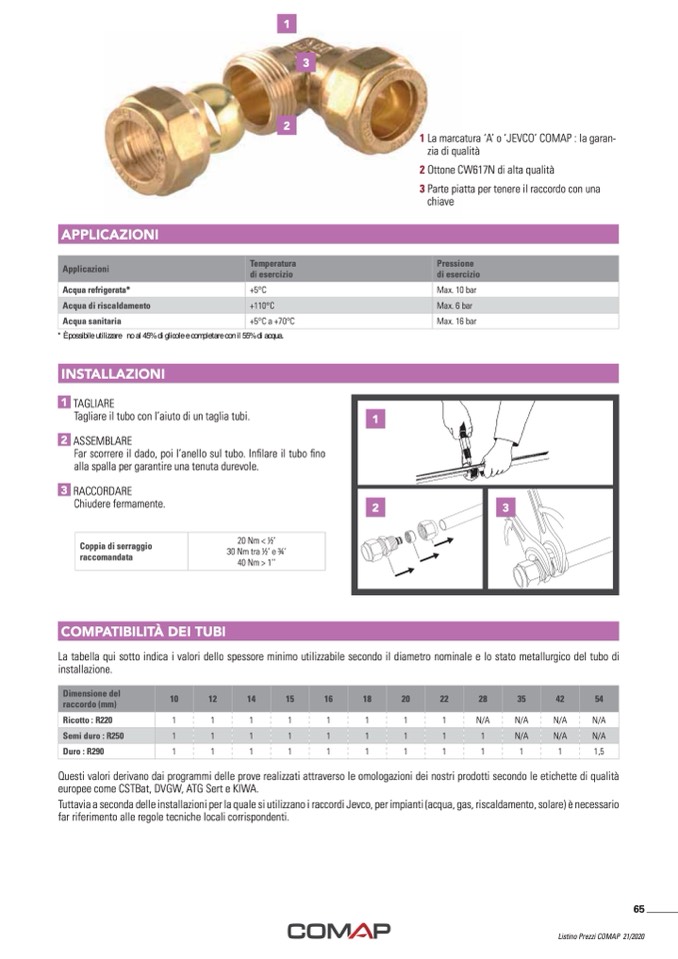

1

3

2

1 La marcatura ‘A’ o ‘JEVCO’ COMAP : la garan-

zia di qualità

2 Ottone CW617N di alta qualità

3 Parte piatta per tenere il raccordo con una

chiave

APPLICAZIONI

Applicazioni

Temperatura

di esercizio

Pressione

di esercizio

Acqua refrigerata*

+5°C

Max. 10 bar

Acqua di riscaldamento

+110°C

Max. 6 bar

Acqua sanitaria

+5°C a +70°C

Max. 16 bar

* È possibile utilizzare no al 45% di glicole e completare con il 55% di acqua.

INSTALLAZIONI

1 TAGLIARE

Tagliare il tubo con l’aiuto di un taglia tubi.

1

2

3

2 ASSEMBLARE

Far scorrere il dado, poi l’anello sul tubo. Inlare il tubo no

alla spalla per garantire una tenuta durevole.

3 RACCORDARE

Chiudere fermamente.

COMPATIBILITÀ DEI TUBI

Coppia di serraggio

raccomandata

20 Nm < 1⁄2’

30 Nm tra 1⁄2’ e 3⁄4’

40 Nm > 1’’

La tabella qui sotto indica i valori dello spessore minimo utilizzabile secondo il diametro nominale e lo stato metallurgico del tubo di

installazione.

Questi valori derivano dai programmi delle prove realizzati attraverso le omologazioni dei nostri prodotti secondo le etichette di qualità

europee come CSTBat, DVGW, ATG Sert e KIWA.

Tuttavia a seconda delle installazioni per la quale si utilizzano i raccordi Jevco, per impianti (acqua, gas, riscaldamento, solare) è necessario

far riferimento alle regole tecniche locali corrispondenti.

65

Dimensione del

raccordo (mm)

10

12

14

15

16

18

20

22

28

35

42

54

Ricotto : R220

1

1

1

1

1

1

1

1

N/A

N/A

N/A

N/A

Semi duro : R250

1

1

1

1

1

1

1

1

1

N/A

N/A

N/A

Duro : R290

1

1

1

1

1

1

1

1

1

1

1

1,5
