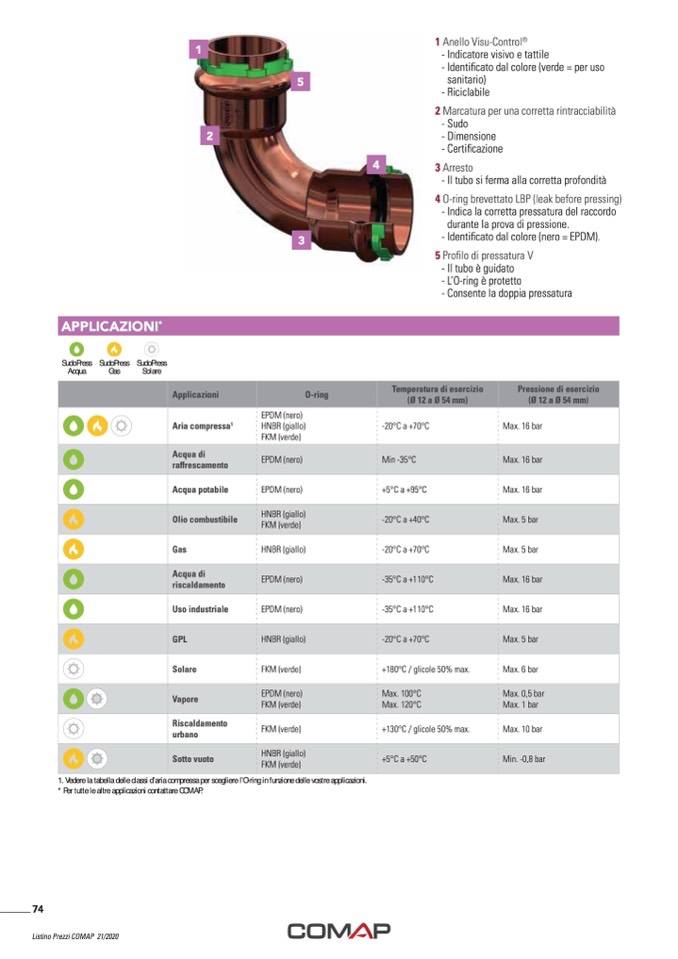

APPLICAZIONI

*

1

1 Anello Visu-Control

®

- Indicatore visivo e tattile

- Identicato dal colore (verde = per uso

sanitario)

- Riciclabile

2 Marcatura per una corretta rintracciabilità

- Sudo

- Dimensione

- Certicazione

3 Arresto

- Il tubo si ferma alla corretta profondità

4 O-ring brevettato LBP (leak before pressing)

- Indica la corretta pressatura del raccordo

durante la prova di pressione.

- Identicato dal colore (nero = EPDM).

5 Prolo di pressatura V

- Il tubo è guidato

- L’O-ring è protetto

- Consente la doppia pressatura

2

5

3

4

SudoPress SudoPress SudoPress

Acqua

Gas

Solare

Applicazioni

O-ring

Temperatura di esercizio

Pressione di esercizio

(Ø 12 a Ø 54 mm)

(Ø 12 a Ø 54 mm)

EPDM (nero)

Aria compressa

1

HNBR (giallo)

-20°C a +70°C

Max. 16 bar

FKM (verde)

Acqua di

raffrescamento

EPDM (nero)

Min -35°C

Max. 16 bar

Acqua potabile

EPDM (nero)

+5°C a +95°C

Max. 16 bar

Olio combustibile

HNBR (giallo)

-20°C a +40°C

Max. 5 bar

FKM (verde)

Gas

HNBR (giallo)

-20°C a +70°C

Max. 5 bar

Acqua di

riscaldamento

EPDM (nero)

-35°C a +110°C

Max. 16 bar

Uso industriale

EPDM (nero)

-35°C a +110°C

Max. 16 bar

GPL

HNBR (giallo)

-20°C a +70°C

Max. 5 bar

Solare

FKM (verde)

+180°C / glicole 50% max.

Max. 6 bar

Vapore

EPDM (nero)

Max. 100°C

Max. 0,5 bar

FKM (verde)

Max. 120°C

Max. 1 bar

Riscaldamento

urbano

FKM (verde)

+130°C / glicole 50% max.

Max. 10 bar

Sotto vuoto

HNBR (giallo)

+5°C a +50°C

Min. -0,8 bar

FKM (verde)

1. Vedere la tabella delle classi d’aria compressa per scegliere l’O-ring in funzione delle vostre applicazioni.

* Per tutte le altre applicazioni contattare COMAP.
