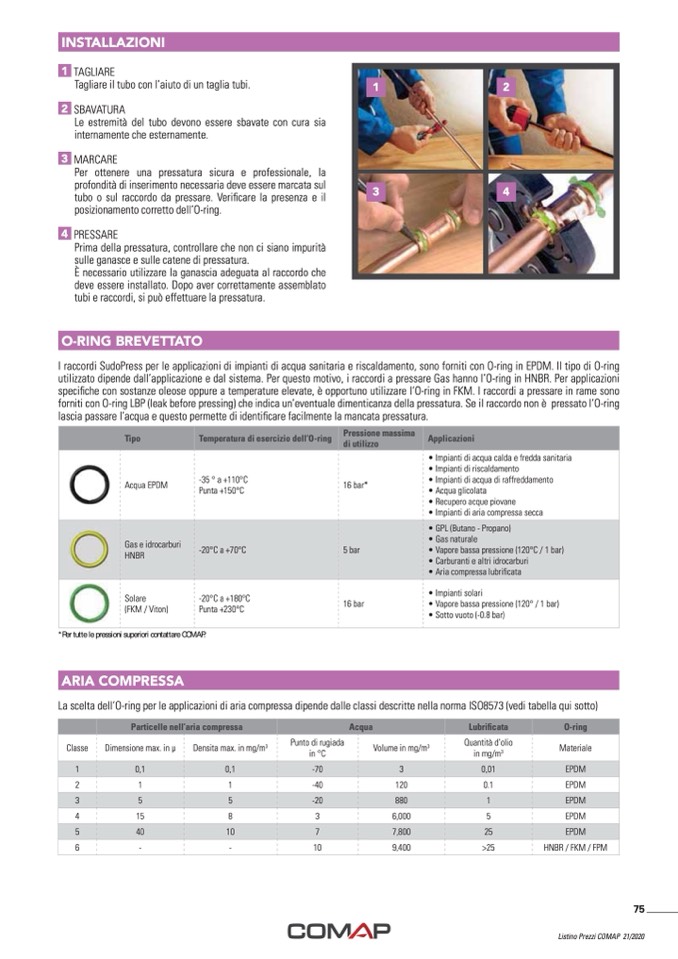

INSTALLAZIONI

1 TAGLIARE

Tagliare il tubo con l’aiuto di un taglia tubi.

2 SBAVATURA

Le estremità del tubo devono essere sbavate con cura sia

internamente che esternamente.

3 MARCARE

Per ottenere una pressatura sicura e professionale, la

profondità di inserimento necessaria deve essere marcata sul

tubo o sul raccordo da pressare. Vericare la presenza e il

posizionamento corretto dell’O-ring.

4 PRESSARE

Prima della pressatura, controllare che non ci siano impurità

sulle ganasce e sulle catene di pressatura.

È necessario utilizzare la ganascia adeguata al raccordo che

deve essere installato. Dopo aver correttamente assemblato

tubi e raccordi, si può effettuare la pressatura.

O-RING BREVETTATO

I raccordi SudoPress per le applicazioni di impianti di acqua sanitaria e riscaldamento, sono forniti con O-ring in EPDM. Il tipo di O-ring

utilizzato dipende dall’applicazione e dal sistema. Per questo motivo, i raccordi a pressare Gas hanno l’O-ring in HNBR. Per applicazioni

speciche con sostanze oleose oppure a temperature elevate, è opportuno utilizzare l’O-ring in FKM. I raccordi a pressare in rame sono

forniti con O-ring LBP (leak before pressing) che indica un’eventuale dimenticanza della pressatura. Se il raccordo non è pressato l’O-ring

lascia passare l’acqua e questo permette di identicare facilmente la mancata pressatura.

1

3

2

4

Tipo

Temperatura di esercizio dell’O-ring

Pressione massima

di utilizzo

Applicazioni

Acqua EPDM

-35 ° a +110°C

Punta +150°C

16 bar*

• Impianti di acqua calda e fredda sanitaria

• Impianti di riscaldamento

• Impianti di acqua di raffreddamento

• Acqua glicolata

• Recupero acque piovane

• Impianti di aria compressa secca

Gas e idrocarburi

HNBR

-20°C a +70°C

5 bar

• GPL (Butano - Propano)

• Gas naturale

• Vapore bassa pressione (120°C / 1 bar)

• Carburanti e altri idrocarburi

• Aria compressa lubricata

Solare

(FKM / Viton)

-20°C a +180°C

Punta +230°C

16 bar

• Impianti solari

• Vapore bassa pressione (120° / 1 bar)

• Sotto vuoto (-0.8 bar)

*Per tutte le pressioni superiori contattare COMAP.

ARIA COMPRESSA

La scelta dell’O-ring per le applicazioni di aria compressa dipende dalle classi descritte nella norma ISO8573 (vedi tabella qui sotto)

Particelle nell’aria compressa

Acqua

Lubrificata

O-ring

Classe

Dimensione max. in �

Densita max. in mg/m

3

Punto di rugiada

in °C

Volume in mg/m

3

Quantità d’olio

in mg/m

3

Materiale

1

0,1

0,1

-70

3

0,01

EPDM

2

1

1

-40

120

0.1

EPDM

3

5

5

-20

880

1

EPDM

4

15

8

3

6,000

5

EPDM

5

40

10

7

7,800

25

EPDM

6

-

-

10

9,400

>25

HNBR / FKM / FPM

75
