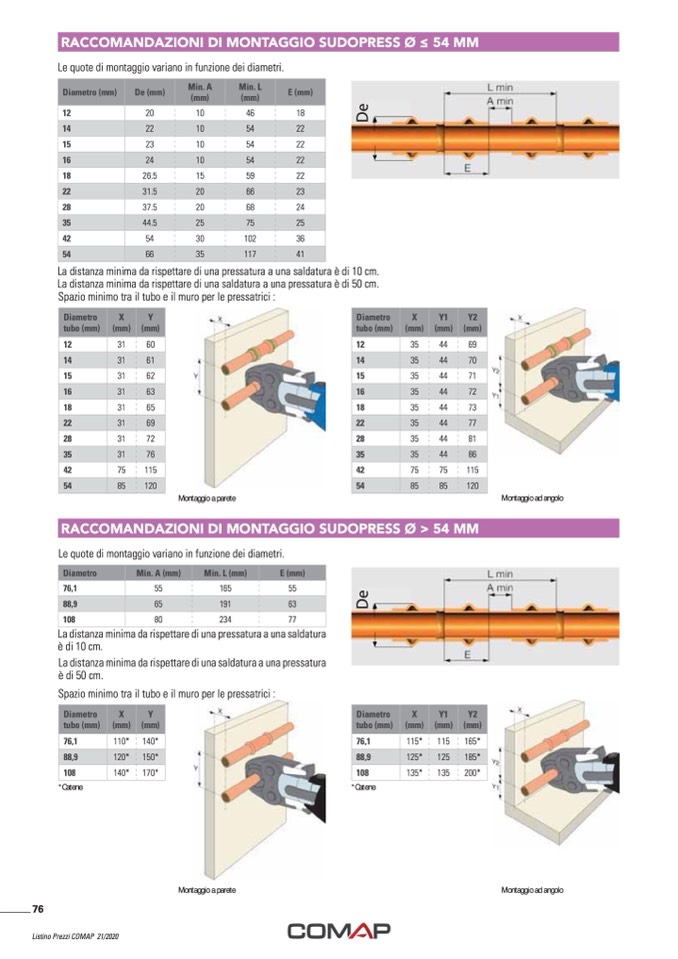

RACCOMANDAZIONI DI MONTAGGIO SUDOPRESS Ø ≤ 54 MM
Le quote di montaggio variano in funzione dei diametri.
Diametro (mm)
De (mm)
Min. A
Min. L
E (mm)
(mm)
(mm)
12
20
10
46
18
14
22
10
54
22
15
23
10
54
22
16
24
10
54
22
18
26.5
15
59
22
22
31.5
20
66
23
28
37.5
20
68
24
35
44.5
25
75
25
42
54
30
102
36
54
66
35
117
41
La distanza minima da rispettare di una pressatura a una saldatura è di 10 cm.
La distanza minima da rispettare di una saldatura a una pressatura è di 50 cm.
Spazio minimo tra il tubo e il muro per le pressatrici :
Montaggio a parete
RACCOMANDAZIONI DI MONTAGGIO SUDOPRESS Ø > 54 MM
Montaggio ad angolo
Diametro
tubo (mm)
X
Y
(mm) (mm)
12
31
60
14
31
61
15
31
62
16
31
63
18
31
65
22
31
69
28
31
72
35
31
76
42
75
115
54
85
120
Diametro
tubo (mm)
X
Y1
Y2
(mm) (mm) (mm)
12
35
44
69
14
35
44
70
15
35
44
71
16
35
44
72
18
35
44
73
22
35
44
77
28
35
44
81
35
35
44
86
42
75
75
115
54
85
85
120
Le quote di montaggio variano in funzione dei diametri.
La distanza minima da rispettare di una pressatura a una saldatura
è di 10 cm.
La distanza minima da rispettare di una saldatura a una pressatura
è di 50 cm.
Spazio minimo tra il tubo e il muro per le pressatrici :
*Catene
*Catene
Diametro
Min. A (mm)
Min. L (mm)
E (mm)
76,1
55
165
55
88,9
65
191
63
108
80
234
77
Diametro
tubo (mm)
X
(mm)
Y
(mm)
76,1
110*
140*
88,9
120*
150*
108
140*
170*
Diametro
tubo (mm)
X
(mm)
Y1
(mm)
Y2
(mm)
76,1
115*
115
165*
88,9
125*
125
185*
108
135*
135
200*
76
Montaggio a parete
Montaggio ad angolo
