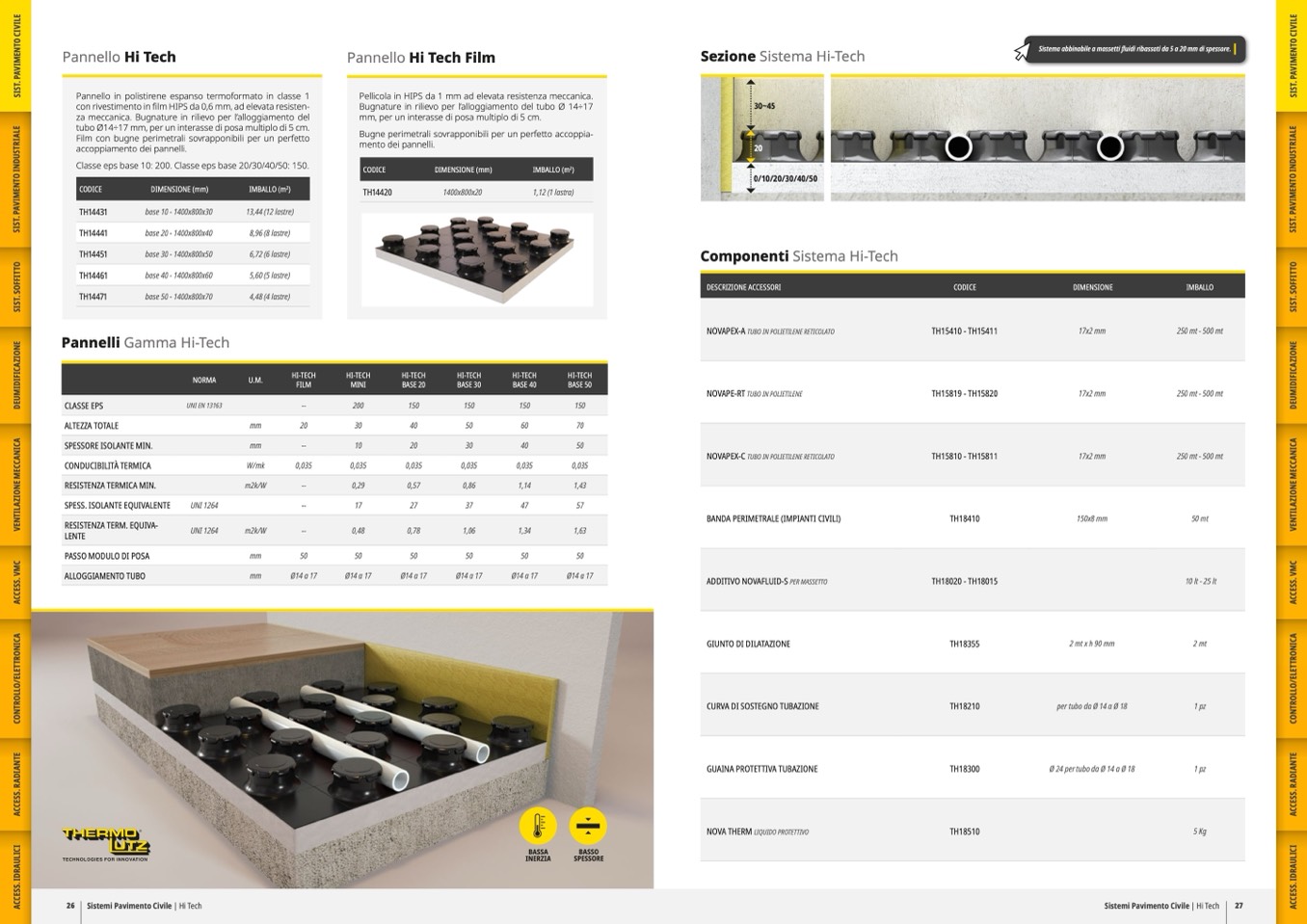

Pannello Hi Tech
Pannello Hi Tech Film
Sezione Sistema Hi-Tech
Pannello in polistirene espanso termoformato in classe 1
con rivestimento in film HIPS da 0,6 mm, ad elevata resisten-
za meccanica. Bugnature in rilievo per l’alloggiamento del
tubo Ø14÷17 mm, per un interasse di posa multiplo di 5 cm.
Film con bugne perimetrali sovrapponibili per un perfetto
accoppiamento dei pannelli.
Classe eps base 10: 200. Classe eps base 20/30/40/50: 150.
CODICE
DIMENSIONE (mm)
IMBALLO (m
2
)
TH14431
base 10 - 1400x800x30
13,44 (12 lastre)
TH14441
base 20 - 1400x800x40
8,96 (8 lastre)
TH14451
base 30 - 1400x800x50
6,72 (6 lastre)
TH14461
base 40 - 1400x800x60
5,60 (5 lastre)
TH14471
base 50 - 1400x800x70
4,48 (4 lastre)
Pellicola in HIPS da 1 mm ad elevata resistenza meccanica.
Bugnature in rilievo per l’alloggiamento del tubo Ø 14÷17
mm, per un interasse di posa multiplo di 5 cm.
Bugne perimetrali sovrapponibili per un perfetto accoppia-
mento dei pannelli.
CODICE
DIMENSIONE (mm)
IMBALLO (m
2
)
TH14420
1400x800x20
1,12 (1 lastra)
Pannelli Gamma Hi-Tech
30~45
20
0/10/20/30/40/50
Componenti Sistema Hi-Tech
Sistema abbinabile a massetti fluidi ribassati da 5 a 20 mm di spessore.
DESCRIZIONE ACCESSORI
CODICE
DIMENSIONE
IMBALLO
NOVAPEX-A TUBO IN POLIETILENE RETICOLATO
TH15410 - TH15411
17x2 mm
250 mt - 500 mt
NOVAPE-RT TUBO IN POLIETILENE
TH15819 - TH15820
17x2 mm
250 mt - 500 mt
NOVAPEX-C TUBO IN POLIETILENE RETICOLATO
TH15810 - TH15811
17x2 mm
250 mt - 500 mt
BANDA PERIMETRALE (IMPIANTI CIVILI)
TH18410
150x8 mm
50 mt
ADDITIVO NOVAFLUID-S PER MASSETTO
TH18020 - TH18015
10 lt - 25 lt
GIUNTO DI DILATAZIONE
TH18355
2 mt x h 90 mm
2 mt
CURVA DI SOSTEGNO TUBAZIONE
TH18210
per tubo da Ø 14 a Ø 18
1pz
GUAINA PROTETTIVA TUBAZIONE
TH18300
Ø 24 per tubo da Ø 14 a Ø 18
1pz
NOVA THERM LIQUIDO PROTETTIVO
TH18510
5 Kg
NORMA
U.M.
HI-TECH
FILM
HI-TECH
MINI
HI-TECH
BASE 20
HI-TECH
BASE 30
HI-TECH
BASE 40
HI-TECH
BASE 50
CLASSE EPS
UNI EN 13163
--
200
150
150
150
150
ALTEZZA TOTALE
mm
20
30
40
50
60
70
SPESSORE ISOLANTE MIN.
mm
--
10
20
30
40
50
CONDUCIBILITÀ TERMICA
W/mk
0,035
0,035
0,035
0,035
0,035
0,035
RESISTENZA TERMICA MIN.
m2k/W
--
0,29
0,57
0,86
1,14
1,43
SPESS. ISOLANTE EQUIVALENTE
UNI 1264
--
17
27
37
47
57
RESISTENZA TERM. EQUIVA-
LENTE
UNI 1264
m2k/W
--
0,48
0,78
1,06
1,34
1,63
PASSO MODULO DI POSA
mm
50
50
50
50
50
50
ALLOGGIAMENTO TUBO
mm
Ø14 a 17
Ø14 a 17
Ø14 a 17
Ø14 a 17
Ø14 a 17
Ø14 a 17
26 Sistemi Pavimento Civile | Hi Tech
Sistemi Pavimento Civile | Hi Tech 27
