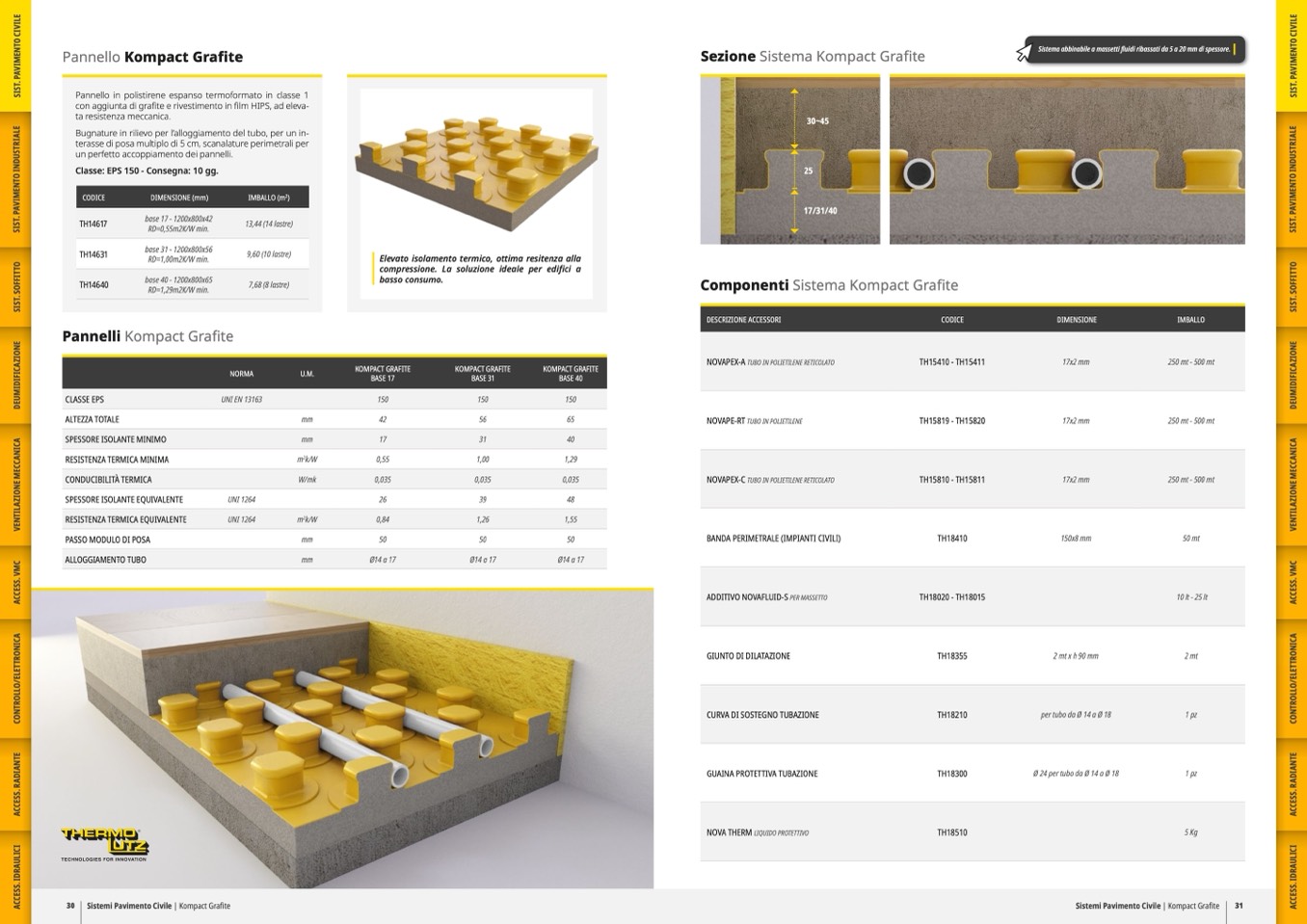

Pannello Kompact Grafite
Sezione Sistema Kompact Grafite
Pannello in polistirene espanso termoformato in classe 1
con aggiunta di grafite e rivestimento in film HIPS, ad eleva-
ta resistenza meccanica.
Bugnature in rilievo per l’alloggiamento del tubo, per un in-
terasse di posa multiplo di 5 cm, scanalature perimetrali per
un perfetto accoppiamento dei pannelli.
Classe: EPS 150 - Consegna: 10 gg.
CODICE
DIMENSIONE (mm)
IMBALLO (m
2
)
TH14617
base 17 - 1200x800x42
RD=0,55m2K/W min.
13,44 (14 lastre)
TH14631
base 31 - 1200x800x56
RD=1,00m2K/W min.
9,60 (10 lastre)
TH14640
base 40 - 1200x800x65
RD=1,29m2K/W min.
7,68 (8 lastre)
Elevato isolamento termico, ottima resitenza alla
compressione. La soluzione ideale per edifici a
basso consumo.
Pannelli Kompact Grafite
30~45
25
17/31/40
Componenti Sistema Kompact Grafite
Sistema abbinabile a massetti fluidi ribassati da 5 a 20 mm di spessore.
DESCRIZIONE ACCESSORI
CODICE
DIMENSIONE
IMBALLO
NOVAPEX-A TUBO IN POLIETILENE RETICOLATO
TH15410 - TH15411
17x2 mm
250 mt - 500 mt
NOVAPE-RT TUBO IN POLIETILENE
TH15819 - TH15820
17x2 mm
250 mt - 500 mt
NOVAPEX-C TUBO IN POLIETILENE RETICOLATO
TH15810 - TH15811
17x2 mm
250 mt - 500 mt
BANDA PERIMETRALE (IMPIANTI CIVILI)
TH18410
150x8 mm
50 mt
ADDITIVO NOVAFLUID-S PER MASSETTO
TH18020 - TH18015
10 lt - 25 lt
GIUNTO DI DILATAZIONE
TH18355
2 mt x h 90 mm
2 mt
CURVA DI SOSTEGNO TUBAZIONE
TH18210
per tubo da Ø 14 a Ø 18
1pz
GUAINA PROTETTIVA TUBAZIONE
TH18300
Ø 24 per tubo da Ø 14 a Ø 18
1pz
NOVA THERM LIQUIDO PROTETTIVO
TH18510
5 Kg
NORMA
U.M.
KOMPACT GRAFITE
BASE 17
KOMPACT GRAFITE
BASE 31
KOMPACT GRAFITE
BASE 40
CLASSE EPS
UNI EN 13163
150
150
150
ALTEZZA TOTALE
mm
42
56
65
SPESSORE ISOLANTE MINIMO
mm
17
31
40
RESISTENZA TERMICA MINIMA
m
2
k/W
0,55
1,00
1,29
CONDUCIBILITÀ TERMICA
W/mk
0,035
0,035
0,035
SPESSORE ISOLANTE EQUIVALENTE
UNI 1264
26
39
48
RESISTENZA TERMICA EQUIVALENTE
UNI 1264
m
2
k/W
0,84
1,26
1,55
PASSO MODULO DI POSA
mm
50
50
50
ALLOGGIAMENTO TUBO
mm
Ø14 a 17
Ø14 a 17
Ø14 a 17
