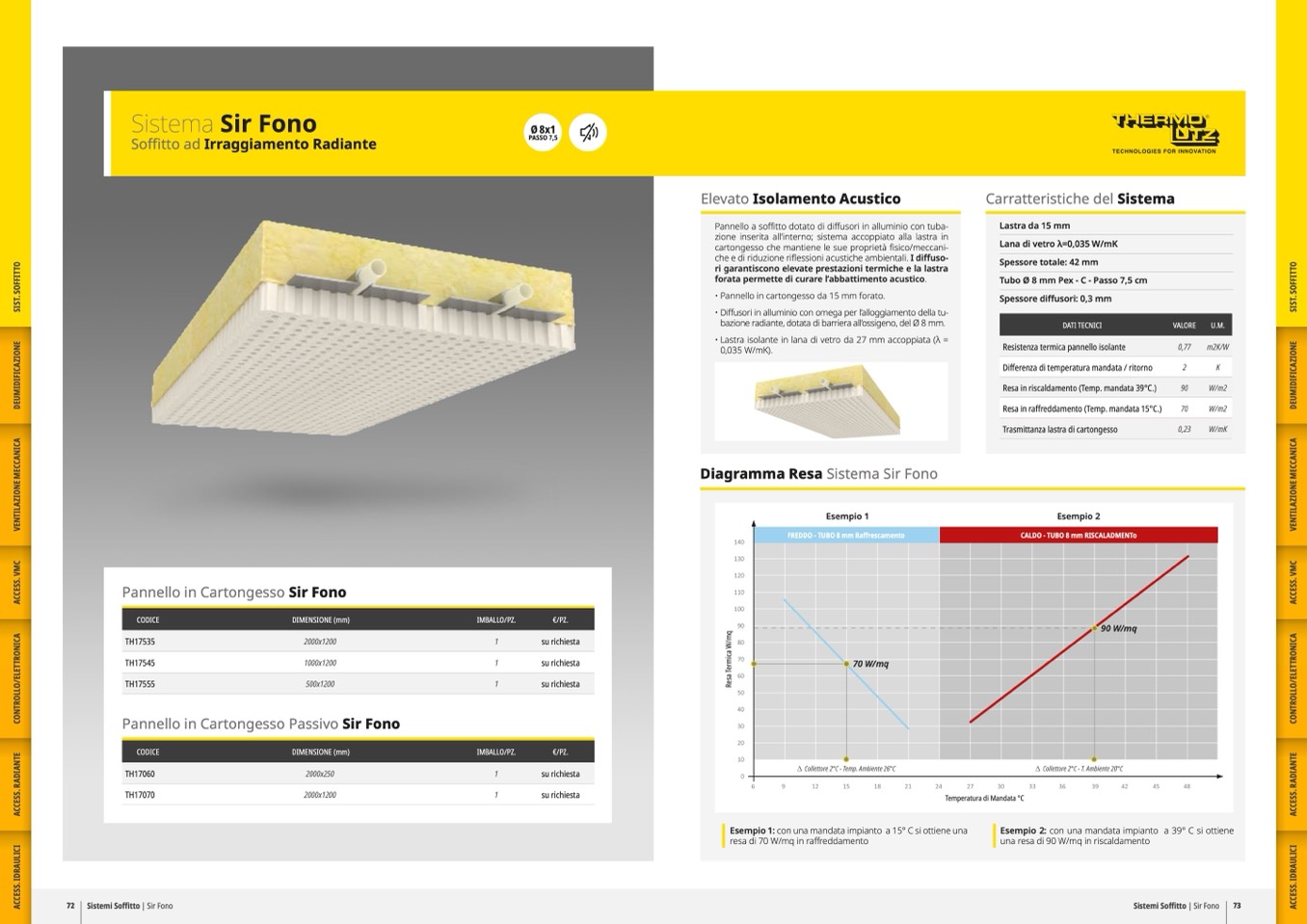

Sistema Sir Fono

Soffitto ad Irraggiamento Radiante

Elevato Isolamento Acustico

Carratteristiche del Sistema

Pannello a soffitto dotato di diffusori in alluminio con tuba-

zione inserita all’interno; sistema accoppiato alla lastra in

cartongesso che mantiene le sue proprietà fisico/meccani-

che e di riduzione riflessioni acustiche ambientali. I diffuso-

ri garantiscono elevate prestazioni termiche e la lastra

forata permette di curare l’abbattimento acustico.

• Pannello in cartongesso da 15 mm forato.

• Diffusori in alluminio con omega per l’alloggiamento della tu-

bazione radiante, dotata di barriera all’ossigeno, del Ø 8 mm.

• Lastra isolante in lana di vetro da 27 mm accoppiata (λ =

0,035 W/mK).

DATI TECNICI

VALORE

U.M.

Resistenza termica pannello isolante

0,77

m2K/W

Differenza di temperatura mandata / ritorno

2

K

Resa in riscaldamento (Temp. mandata 39°C.)

90

W/m2

Resa in raffreddamento (Temp. mandata 15°C.)

70

W/m2

Trasmittanza lastra di cartongesso

0,23

W/mK

Diagramma Resa Sistema Sir Fono

Lastra da 15 mm

Lana di vetro λ=0,035 W/mK

Spessore totale: 42 mm

Tubo Ø 8 mm Pex - C - Passo 7,5 cm

Spessore diffusori: 0,3 mm

Esempio 1

Esempio 2

FREDDO - TUBO 8 mm Raffrescamento

CALDO - TUBO 8 mm RISCALADMENTo

90 W/mq

70 W/mq

Collettore 2°C - Temp. Ambiente 26°C

Collettore 2°C - T. Ambiente 20°C

Pannello in Cartongesso Sir Fono

Pannello in Cartongesso Passivo Sir Fono

CODICE

DIMENSIONE (mm)

IMBALLO/PZ.

€/PZ.

TH17535

2000x1200

1

su richiesta

TH17545

1000x1200

1

su richiesta

TH17555

500x1200

1

su richiesta

CODICE

DIMENSIONE (mm)

IMBALLO/PZ.

€/PZ.

TH17060

2000x250

1

su richiesta

TH17070

2000x1200

1

su richiesta

Temperatura di Mandata °C

Esempio1:conunamandataimpiantoa15°Csiottieneuna

Esempio2:conunamandataimpianto a39°Csiottiene

resa di 70 W/mq in raffreddamento

una resa di 90 W/mq in riscaldamento

72 Sistemi Soffitto | Sir Fono

Sistemi Soffitto | Sir Fono 73
