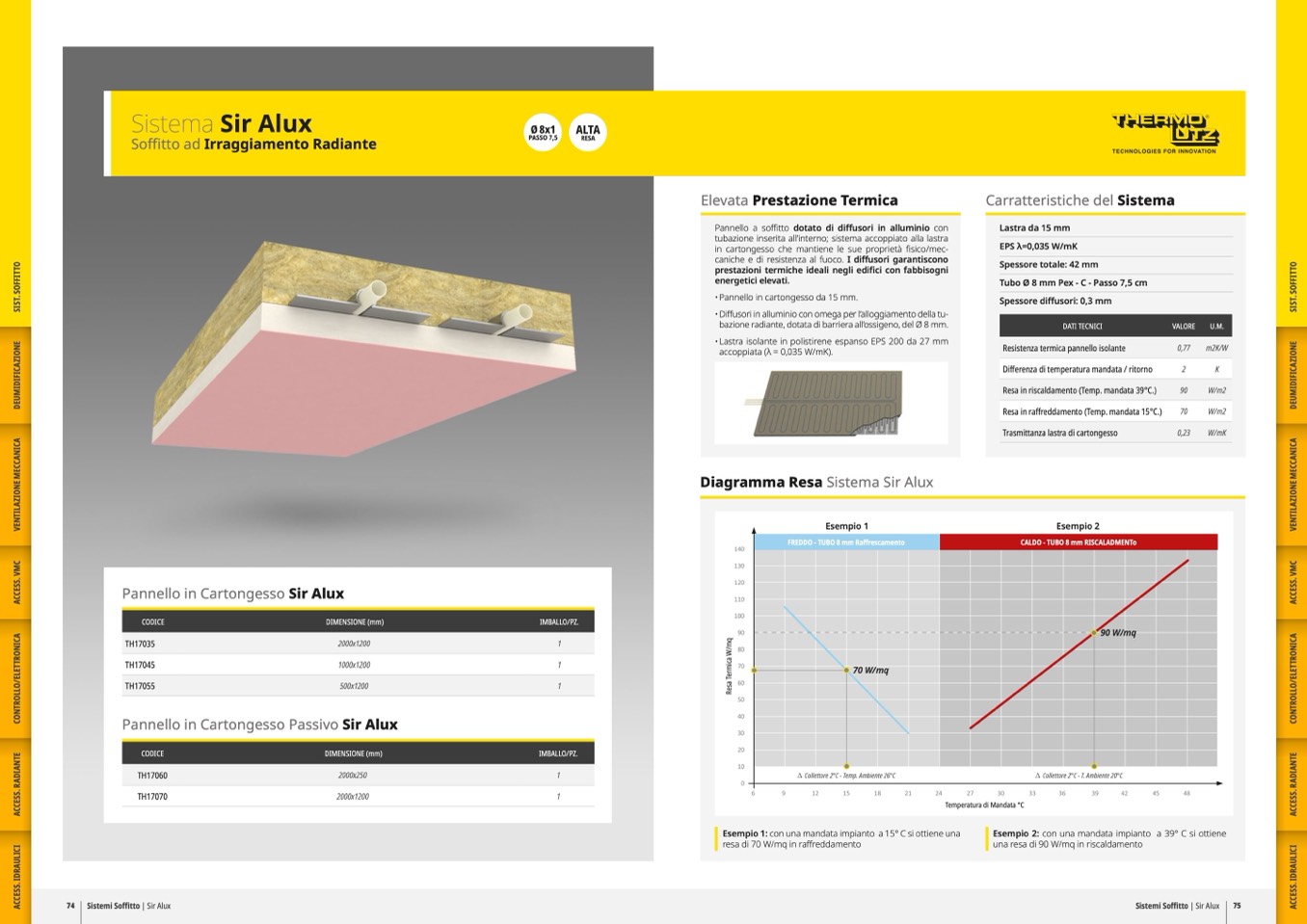

Sistema Sir Alux

Soffitto ad Irraggiamento Radiante

Elevata Prestazione Termica

Carratteristiche del Sistema

Pannello a soffitto dotato di diffusori in alluminio con

tubazione inserita all’interno; sistema accoppiato alla lastra

in cartongesso che mantiene le sue proprietà fisico/mec-

caniche e di resistenza al fuoco. I diffusori garantiscono

prestazioni termiche ideali negli edifici con fabbisogni

energetici elevati.

• Pannello in cartongesso da 15 mm.

• Diffusori in alluminio con omega per l’alloggiamento della tu-

bazione radiante, dotata di barriera all’ossigeno, del Ø 8 mm.

•Lastra isolante in polistirene espanso EPS 200 da 27 mm

accoppiata (λ = 0,035 W/mK).

Lastra da 15 mm

EPS λ=0,035 W/mK

Spessore totale: 42 mm

Tubo Ø 8 mm Pex - C - Passo 7,5 cm

Spessore diffusori: 0,3 mm

DATI TECNICI

VALORE

U.M.

Resistenza termica pannello isolante

0,77

m2K/W

Differenza di temperatura mandata / ritorno

2

K

Resa in riscaldamento (Temp. mandata 39°C.)

90

W/m2

Resa in raffreddamento (Temp. mandata 15°C.)

70

W/m2

Trasmittanza lastra di cartongesso

0,23

W/mK

Diagramma Resa Sistema Sir Alux

Esempio 1

Esempio 2

FREDDO - TUBO 8 mm Raffrescamento

CALDO - TUBO 8 mm RISCALADMENTo

90 W/mq

70 W/mq

Collettore 2°C - Temp. Ambiente 26°C

Collettore 2°C - T. Ambiente 20°C

Pannello in Cartongesso Sir Alux

Pannello in Cartongesso Passivo Sir Alux

CODICE

DIMENSIONE (mm)

IMBALLO/PZ.

TH17035

2000x1200

1

TH17045

1000x1200

1

TH17055

500x1200

1

CODICE

DIMENSIONE (mm)

IMBALLO/PZ.

TH17060

2000x250

1

TH17070

2000x1200

1

Temperatura di Mandata °C

Esempio1:conunamandataimpiantoa15°Csiottieneuna

Esempio2:conunamandataimpianto a39°Csiottiene

resa di 70 W/mq in raffreddamento

una resa di 90 W/mq in riscaldamento

74 Sistemi Soffitto | Sir Alux

Sistemi Soffitto | Sir Alux 75
