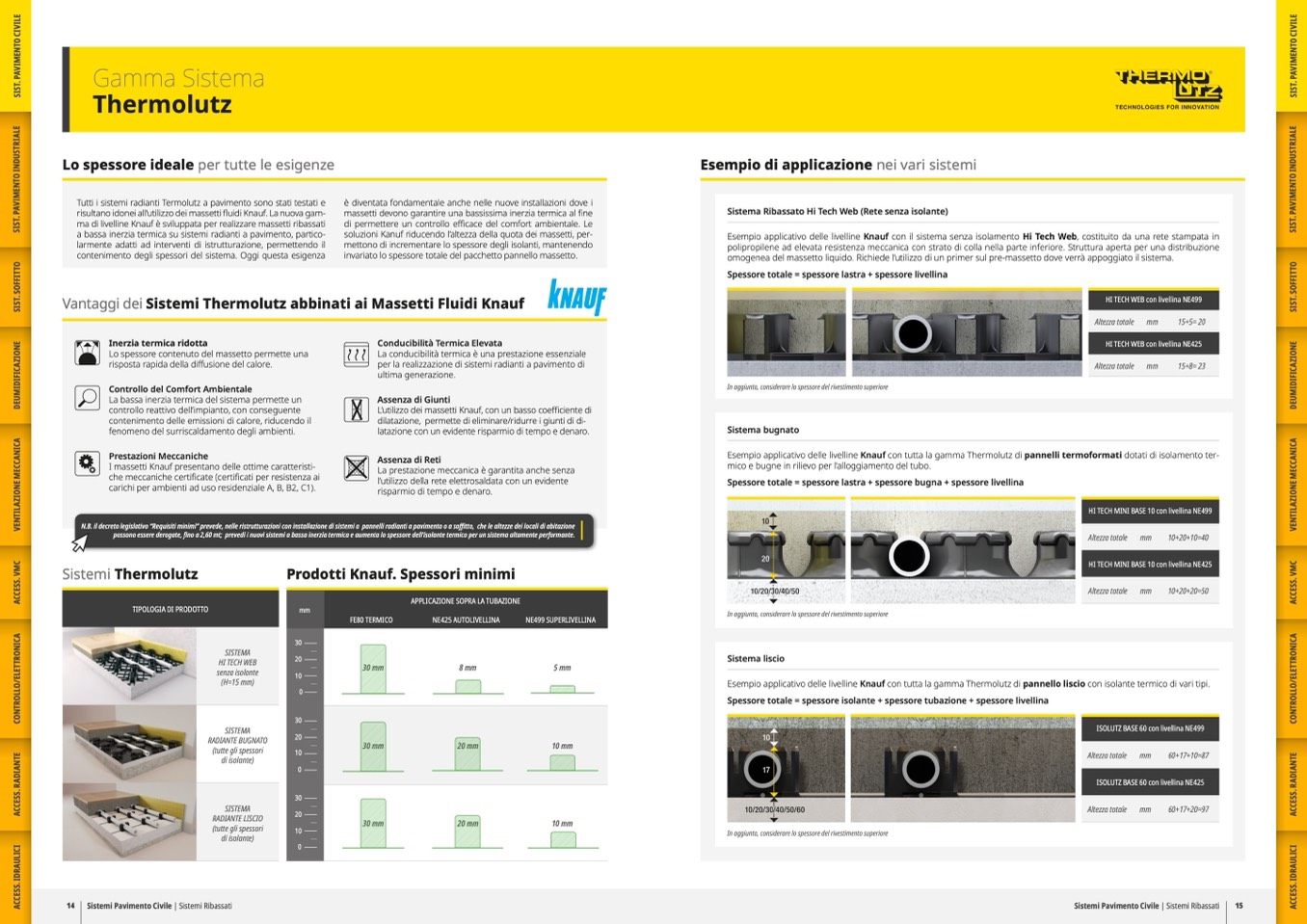

Gamma Sistema
Thermolutz
Lo spessore ideale per tutte le esigenze
Tutti i sistemi radianti Termolutz a pavimento sono stati testati e
risultano idonei all’utilizzo dei massetti fluidi Knauf. La nuova gam-
ma di livelline Knauf è sviluppata per realizzare massetti ribassati
a bassa inerzia termica su sistemi radianti a pavimento, partico-
larmente adatti ad interventi di istrutturazione, permettendo il
contenimento degli spessori del sistema. Oggi questa esigenza
è diventata fondamentale anche nelle nuove installazioni dove i
massetti devono garantire una bassissima inerzia termica al fine
di permettere un controllo efficace del comfort ambientale. Le
soluzioni Kanuf riducendo l’altezza della quota dei massetti, per-
mettono di incrementare lo spessore degli isolanti, mantenendo
invariato lo spessore totale del pacchetto pannello massetto.
Esempio di applicazione nei vari sistemi
Sistema Ribassato Hi Tech Web (Rete senza isolante)
Esempio applicativo delle livelline Knauf con il sistema senza isolamento Hi Tech Web, costituito da una rete stampata in
polipropilene ad elevata resistenza meccanica con strato di colla nella parte inferiore. Struttura aperta per una distribuzione
omogenea del massetto liquido. Richiede l’utilizzo di un primer sul pre-massetto dove verrà appoggiato il sistema.
Vantaggi dei Sistemi Thermolutz abbinati ai Massetti Fluidi Knauf
Spessore totale = spessore lastra + spessore livellina
In aggiunta, considerare lo spessore del rivestimento superiore
HI TECH WEB con livellina NE499
Altezza totale mm
15+5= 20
HI TECH WEB con livellina NE425
Inerzia termica ridotta
Lo spessore contenuto del massetto permette una
risposta rapida della diffusione del calore.
Controllo del Comfort Ambientale
La bassa inerzia termica del sistema permette un
controllo reattivo dell’impianto, con conseguente
contenimento delle emissioni di calore, riducendo il
fenomeno del surriscaldamento degli ambienti.
Prestazioni Meccaniche
I massetti Knauf presentano delle ottime caratteristi-
che meccaniche certificate (certificati per resistenza ai
carichi per ambienti ad uso residenziale A, B, B2, C1).
Conducibilità Termica Elevata
La conducibilità termica è una prestazione essenziale
per la realizzazione di sistemi radianti a pavimento di
ultima generazione.
Assenza di Giunti
L’utilizzo dei massetti Knauf, con un basso coefficiente di
dilatazione, permette di eliminare/ridurre i giunti di di-
latazione con un evidente risparmio di tempo e denaro.
Assenza di Reti
La prestazione meccanica è garantita anche senza
l’utilizzo della rete elettrosaldata con un evidente
risparmio di tempo e denaro.
Altezza totale mm
15+8= 23
N.B. il decreto legislativo “Requisiti minimi” prevede, nelle ristrutturazioni con installazione di sistemi a pannelli radianti a pavimento o a soffitto, che le altezze dei locali di abitazione
possono essere derogate, fino a 2,60 mt; prevedi i nuovi sistemi a bassa inerzia termica e aumenta lo spessore dell’isolante termico per un sistema altamente performante.
mico e bugne in rilievo per l’alloggiamento del tubo.
Spessore totale = spessore lastra + spessore bugna + spessore livellina
In aggiunta, considerare lo spessore del rivestimento superiore
Sistema liscio
HI TECH MINI BASE 10 con livellina NE499
Altezza totale mm
10+20+10=40
HI TECH MINI BASE 10 con livellina NE425
Sistemi Thermolutz
TIPOLOGIA DI PRODOTTO
SISTEMA
RADIANTE BUGNATO
(tutte gli spessori
di isolante)
SISTEMA
RADIANTE LISCIO
(tutte gli spessori
di isolante)
Prodotti Knauf. Spessori minimi
14 Sistemi Pavimento Civile | Sistemi Ribassati
Sistemi Pavimento Civile | Sistemi Ribassati 15
SISTEMA
HI TECH WEB
senza isolante
(H=15 mm)
mm
30
20
10
0
30
20
10
0
30
20
10
0
FE80 TERMICO
30 mm
30 mm
30 mm
NE499 SUPERLIVELLINA
5 mm
10 mm
10 mm
Esempio applicativo delle livelline Knauf con tutta la gamma Thermolutz di pannello liscio con isolante termico di vari tipi.
Spessore totale = spessore isolante + spessore tubazione + spessore livellina
APPLICAZIONE SOPRA LA TUBAZIONE
NE425 AUTOLIVELLINA
8 mm
20 mm
20 mm
Altezza totale mm
10+20+20=50
Sistema bugnato
Esempio applicativo delle livelline Knauf con tutta la gamma Thermolutz di pannelli termoformati dotati di isolamento ter-
In aggiunta, considerare lo spessore del rivestimento superiore
ISOLUTZ BASE 60 con livellina NE499
Altezza totale mm
60+17+10=87
ISOLUTZ BASE 60 con livellina NE425
Altezza totale mm
60+17+20=97
