20
Stazioni di sollevamento

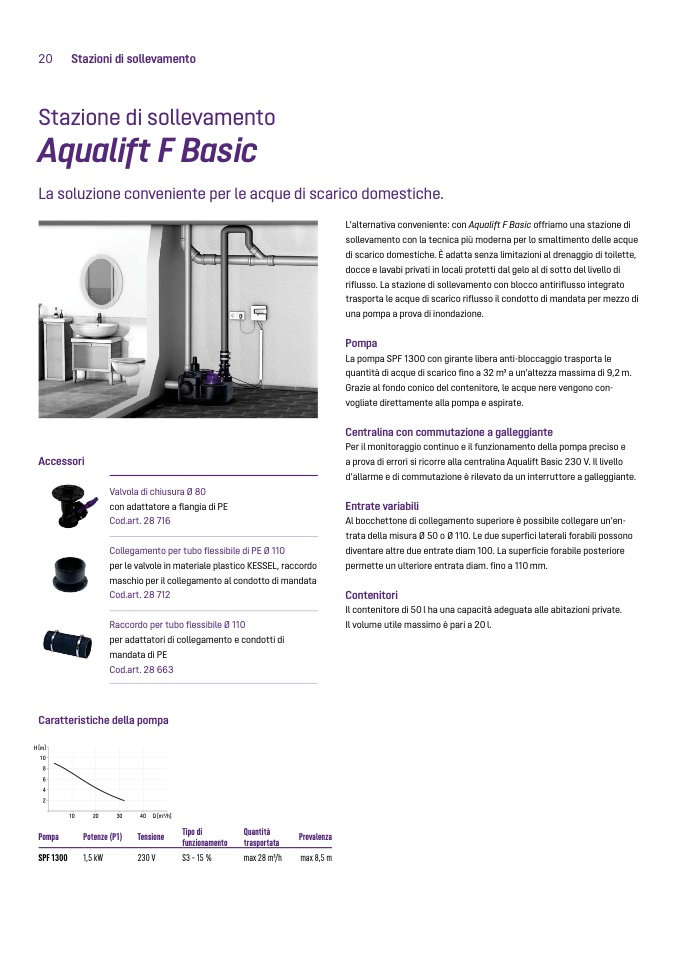

Stazione di sollevamento
Aqualift F Basic
La soluzione conveniente per le acque di scarico domestiche.
Accessori
L’alternativa conveniente: con Aqualift F Basic offriamo una stazione di
sollevamento con la tecnica più moderna per lo smaltimento delle acque
di scarico domestiche. È adatta senza limitazioni al drenaggio di toilette,
docce e lavabi privati in locali protetti dal gelo al di sotto del livello di
riflusso. La stazione di sollevamento con blocco antiriflusso integrato
trasporta le acque di scarico riflusso il condotto di mandata per mezzo di
una pompa a prova di inondazione.
Pompa
La pompa SPF 1300 con girante libera anti-bloccaggio trasporta le
quantità di acque di scarico fino a 32 m3 a un’altezza massima di 9,2 m.
Grazie al fondo conico del contenitore, le acque nere vengono con-
vogliate direttamente alla pompa e aspirate.
Centralina con commutazione a galleggiante
Per il monitoraggio continuo e il funzionamento della pompa preciso e
a prova di errori si ricorre alla centralina Aqualift Basic 230 V. Il livello
d’allarme e di commutazione è rilevato da un interruttore a galleggiante.
Entrate variabili
Al bocchettone di collegamento superiore è possibile collegare un’en-
trata della misura Ø 50 o Ø 110. Le due superfici laterali forabili possono
diventare altre due entrate diam 100. La superficie forabile posteriore
permette un ulteriore entrata diam. fino a 110 mm.
Contenitori
Il contenitore di 50 l ha una capacità adeguata alle abitazioni private.
Il volume utile massimo è pari a 20 l.
Valvola di chiusura Ø 80
con adattatore a flangia di PE
Cod.art. 28 716
Collegamento per tubo flessibile di PE Ø 110
per le valvole in materiale plastico KESSEL, raccordo
maschio per il collegamento al condotto di mandata
Cod.art. 28 712
Raccordo per tubo flessibile Ø 110
per adattatori di collegamento e condotti di
mandata di PE
Cod.art. 28 663
Caratteristiche della pompa
Pompa
Potenze (P1)
Tensione
Tipo di
Quantità
funzionamento
trasportata
Prevalenza
H [m]
10
8
6
4
2
10
20
30
40
Q [m
3
/h]
SPF1300
1,5kW
230V
S3–15%
max28m3/h
max8,5m
