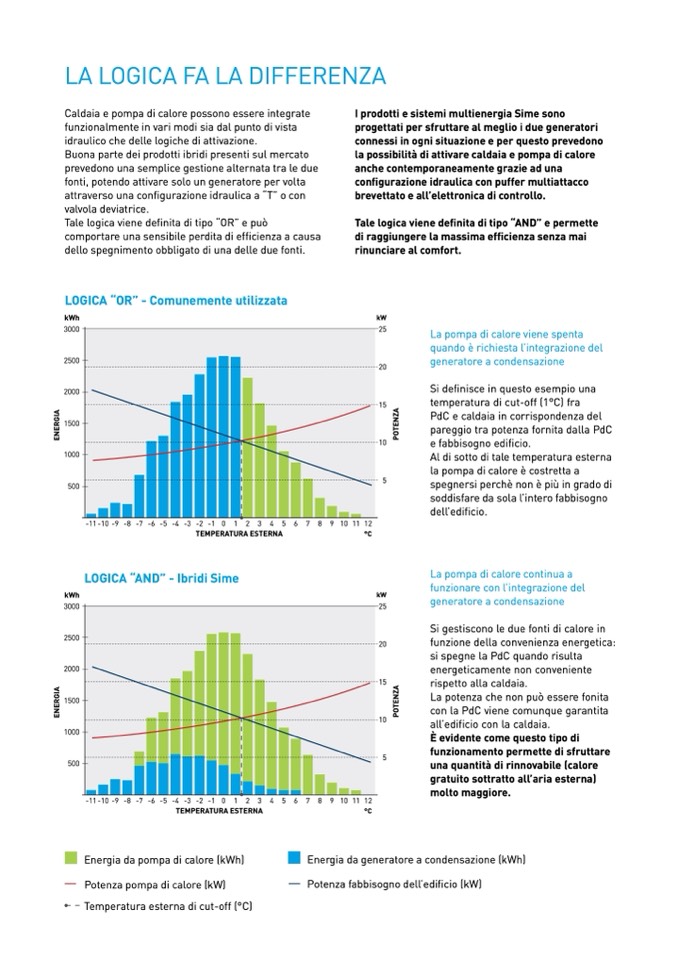

LA LoGIcA fA LA DIffERENzA
caldaia e pompa di calore possono essere integrate
funzionalmente in vari modi sia dal punto di vista
idraulico che delle logiche di attivazione.
Buona parte dei prodotti ibridi presenti sul mercato
prevedono una semplice gestione alternata tra le due
fonti, potendo attivare solo un generatore per volta
attraverso una configurazione idraulica a “T” o con
valvola deviatrice.
Tale logica viene definita di tipo “oR” e pu
ò
comportare una sensibile perdita di efficienza a causa
dello spegnimento obbligato di una delle due fonti.
lOgica “OR” - comunemente utilizzata
i prodotti e sistemi multienergia Sime sono
progettati per sfruttare al meglio i due generatori
connessi in ogni situazione e per questo prevedono
la possibilità di attivare caldaia e pompa di calore
anche contemporaneamente grazie ad una
configurazione idraulica con puffer multiattacco
brevettato e all’elettronica di controllo.
tale logica viene definita di tipo “and” e permette
di raggiungere la massima efficienza senza mai
rinunciare al comfort.
kWh
3000
2500
2000
1500
1000
500
kWh
3000
2500
2000
1500
1000
500
kW
25
20
La pompa di calore viene spenta
quando è richiesta l’integrazione del
generatore a condensazione
Si definisce in questo esempio una
15
temperatura di cut-off (1°c) fra
10
Pdc e caldaia in corrispondenza del
pareggio tra potenza fornita dalla Pdc
e fabbisogno edificio.
Al di sotto di tale temperatura esterna
la pompa di calore è costretta a
5
spegnersi perchè non è più in grado di
soddisfare da sola l’intero fabbisogno
-11-10-9-8-7-6-5-4-3-2-1 0 1 2 3 4 5 6 7 8 9 101112
dell’edificio.
La pompa di calore continua a
funzionare con l’integrazione del
generatore a condensazione
tEMPERatuRa EStERna
lOgica “and” - ibridi Sime
°c
kW
25
Si gestiscono le due fonti di calore in
20
funzione della convenienza energetica:
15
10
5
si spegne la Pdc quando risulta
energeticamente non conveniente
rispetto alla caldaia.
La potenza che non può essere fonita
con la Pdc viene comunque garantita
all’edificio con la caldaia.
è evidente come questo tipo di
funzionamento permette di sfruttare
una quantità di rinnovabile (calore
gratuito sottratto all’aria esterna)
molto maggiore.
-11-10-9-8-7-6-5-4-3-2-1 0 1 2 3 4 5 6 7 8 9 101112
tEMPERatuRa EStERna
Energia da pompa di calore (kWh)
Potenza pompa di calore (kW)
Temperatura esterna di cut-off (°c)
°c
Energia da generatore a condensazione (kWh)
Potenza fabbisogno dell’edificio (kW)
