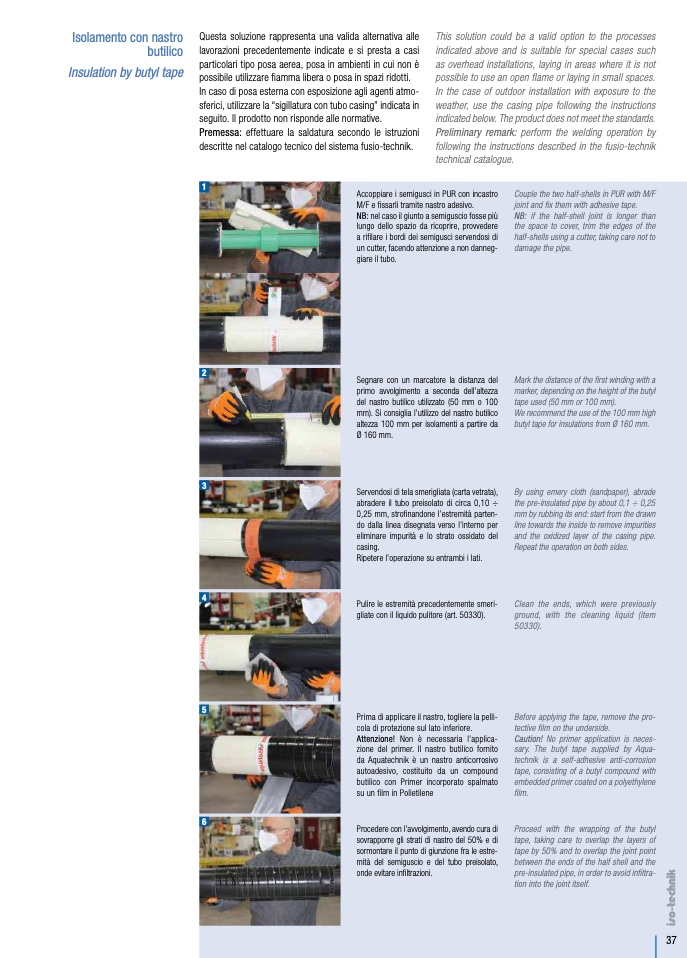

Isolamento con nastro

butilico

Insulation by butyl tape

Questa soluzione rappresenta una valida alternativa alle

lavorazioni precedentemente indicate e si presta a casi

particolari tipo posa aerea, posa in ambienti in cui non è

possibile utilizzare fiamma libera o posa in spazi ridotti.

In caso di posa esterna con esposizione agli agenti atmo-

sferici, utilizzare la “sigillatura con tubo casing” indicata in

seguito. Il prodotto non risponde alle normative.

Premessa: effettuare la saldatura secondo le istruzioni

descritte nel catalogo tecnico del sistema fusio-technik.

This solution could be a valid option to the processes

indicated above and is suitable for special cases such

as overhead installations, laying in areas where it is not

possible to use an open flame or laying in small spaces.

In the case of outdoor installation with exposure to the

weather, use the casing pipe following the instructions

indicated below. The product does not meet the standards.

Preliminary remark: perform the welding operation by

following the instructions described in the fusio-technik

technical catalogue.

1

Accoppiare i semigusci in PUR con incastro

M/F e fissarli tramite nastro adesivo.

NB: nel caso il giunto a semiguscio fosse più

lungo dello spazio da ricoprire, provvedere

a rifilare i bordi dei semigusci servendosi di

un cutter, facendo attenzione a non danneg-

giare il tubo.

Segnare con un marcatore la distanza del

primo avvolgimento a seconda dell’altezza

del nastro butilico utilizzato (50 mm o 100

mm). Si consiglia l’utilizzo del nastro butilico

altezza 100 mm per isolamenti a partire da

Ø 160 mm.

Servendosi di tela smerigliata (carta vetrata),

abradere il tubo preisolato di circa 0,10 ÷

0,25 mm, strofinandone l’estremità parten-

do dalla linea disegnata verso l’interno per

eliminare impurità e lo strato ossidato del

casing.

Ripetere l’operazione su entrambi i lati.

Pulire le estremità precedentemente smeri-

gliate con il liquido pulitore (art. 50330).

Prima di applicare il nastro, togliere la pelli-

cola di protezione sul lato inferiore.

Attenzione! Non è necessaria l’applica-

zione del primer. Il nastro butilico fornito

da Aquatechnik è un nastro anticorrosivo

autoadesivo, costituito da un compound

butilico con Primer incorporato spalmato

su un film in Polietilene

Procedere con l’avvolgimento, avendo cura di

sovrapporre gli strati di nastro del 50% e di

sormontare il punto di giunzione fra le estre-

mità del semiguscio e del tubo preisolato,

onde evitare infiltrazioni.

Couple the two half-shells in PUR with M/F

joint and fix them with adhesive tape.

NB: if the half-shell joint is longer than

the space to cover, trim the edges of the

half-shells using a cutter, taking care not to

damage the pipe.

Mark the distance of the first winding with a

marker, depending on the height of the butyl

tape used (50 mm or 100 mm).

We recommend the use of the 100 mm high

butyl tape for insulations from Ø 160 mm.

By using emery cloth (sandpaper), abrade

the pre-insulated pipe by about 0,1 ÷ 0,25

mm by rubbing its end: start from the drawn

line towards the inside to remove impurities

and the oxidized layer of the casing pipe.

Repeat the operation on both sides.

Clean the ends, which were previously

ground, with the cleaning liquid (item

50330).

Before applying the tape, remove the pro-

tective film on the underside.

Caution! No primer application is neces-

sary. The butyl tape supplied by Aqua-

technik is a self-adhesive anti-corrosion

tape, consisting of a butyl compound with

embedded primer coated on a polyethylene

film.

Proceed with the wrapping of the butyl

tape, taking care to overlap the layers of

tape by 50% and to overlap the joint point

between the ends of the half shell and the

pre-insulated pipe, in order to avoid infiltra-

tion into the joint itself.

2

3

4

5

6
