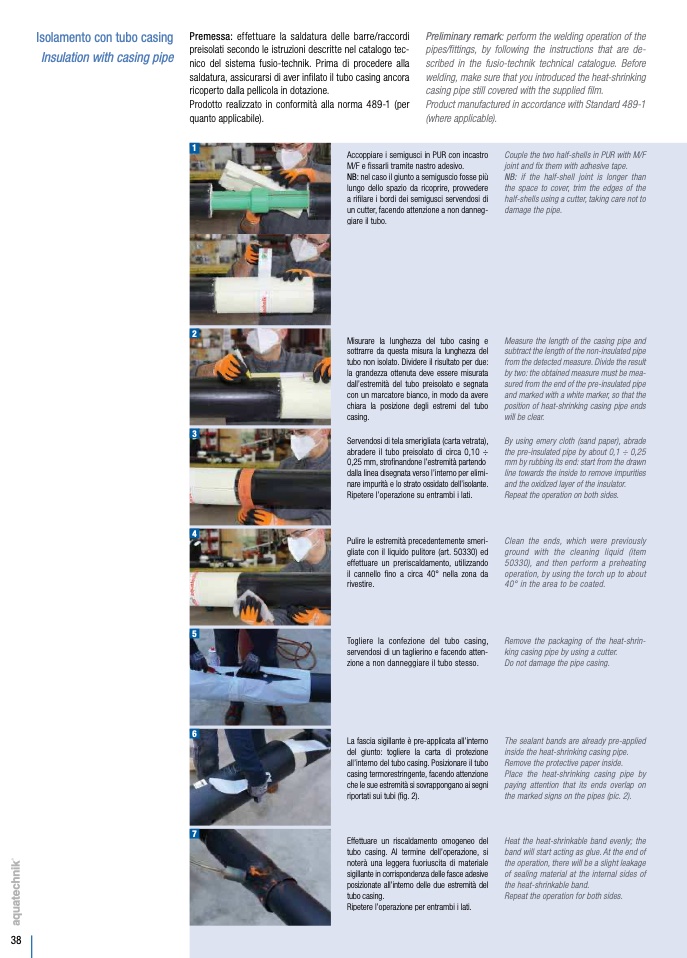

Isolamento con tubo casing

Insulation with casing pipe

Premessa: effettuare la saldatura delle barre/raccordi

preisolati secondo le istruzioni descritte nel catalogo tec-

nico del sistema fusio-technik. Prima di procedere alla

saldatura, assicurarsi di aver infilato il tubo casing ancora

ricoperto dalla pellicola in dotazione.

Prodotto realizzato in conformità alla norma 489-1 (per

quanto applicabile).

Preliminary remark: perform the welding operation of the

pipes/fittings, by following the instructions that are de-

scribed in the fusio-technik technical catalogue. Before

welding, make sure that you introduced the heat-shrinking

casing pipe still covered with the supplied film.

Product manufactured in accordance with Standard 489-1

(where applicable).

38

1

Accoppiare i semigusci in PUR con incastro

M/F e fissarli tramite nastro adesivo.

NB: nel caso il giunto a semiguscio fosse più

lungo dello spazio da ricoprire, provvedere

a rifilare i bordi dei semigusci servendosi di

un cutter, facendo attenzione a non danneg-

giare il tubo.

Misurare la lunghezza del tubo casing e

sottrarre da questa misura la lunghezza del

tubo non isolato. Dividere il risultato per due:

la grandezza ottenuta deve essere misurata

dall’estremità del tubo preisolato e segnata

con un marcatore bianco, in modo da avere

chiara la posizione degli estremi del tubo

casing.

Servendosi di tela smerigliata (carta vetrata),

abradere il tubo preisolato di circa 0,10 ÷

0,25 mm, strofinandone l’estremità partendo

dalla linea disegnata verso l’interno per elimi-

nare impurità e lo strato ossidato dell’isolante.

Ripetere l’operazione su entrambi i lati.

Pulire le estremità precedentemente smeri-

gliate con il liquido pulitore (art. 50330) ed

effettuare un preriscaldamento, utilizzando

il cannello fino a circa 40° nella zona da

rivestire.

Togliere la confezione del tubo casing,

servendosi di un taglierino e facendo atten-

zione a non danneggiare il tubo stesso.

La fascia sigillante è pre-applicata all’interno

del giunto: togliere la carta di protezione

all’interno del tubo casing. Posizionare il tubo

casing termorestringente, facendo attenzione

che le sue estremità si sovrappongano ai segni

riportati sui tubi (fig. 2).

Effettuare un riscaldamento omogeneo del

tubo casing. Al termine dell’operazione, si

noterà una leggera fuoriuscita di materiale

sigillante in corrispondenza delle fasce adesive

posizionate all’interno delle due estremità del

tubo casing.

Ripetere l’operazione per entrambi i lati.

Couple the two half-shells in PUR with M/F

joint and fix them with adhesive tape.

NB: if the half-shell joint is longer than

the space to cover, trim the edges of the

half-shells using a cutter, taking care not to

damage the pipe.

Measure the length of the casing pipe and

subtract the length of the non-insulated pipe

from the detected measure. Divide the result

by two: the obtained measure must be mea-

sured from the end of the pre-insulated pipe

and marked with a white marker, so that the

position of heat-shrinking casing pipe ends

will be clear.

By using emery cloth (sand paper), abrade

the pre-insulated pipe by about 0,1 ÷ 0,25

mm by rubbing its end: start from the drawn

line towards the inside to remove impurities

and the oxidized layer of the insulator.

Repeat the operation on both sides.

Clean the ends, which were previously

ground with the cleaning liquid (item

50330), and then perform a preheating

operation, by using the torch up to about

40° in the area to be coated.

Remove the packaging of the heat-shrin-

king casing pipe by using a cutter.

Do not damage the pipe casing.

The sealant bands are already pre-applied

inside the heat-shrinking casing pipe.

Remove the protective paper inside.

Place the heat-shrinking casing pipe by

paying attention that its ends overlap on

the marked signs on the pipes (pic. 2).

Heat the heat-shrinkable band evenly; the

band will start acting as glue. At the end of

the operation, there will be a slight leakage

of sealing material at the internal sides of

the heat-shrinkable band.

Repeat the operation for both sides.
