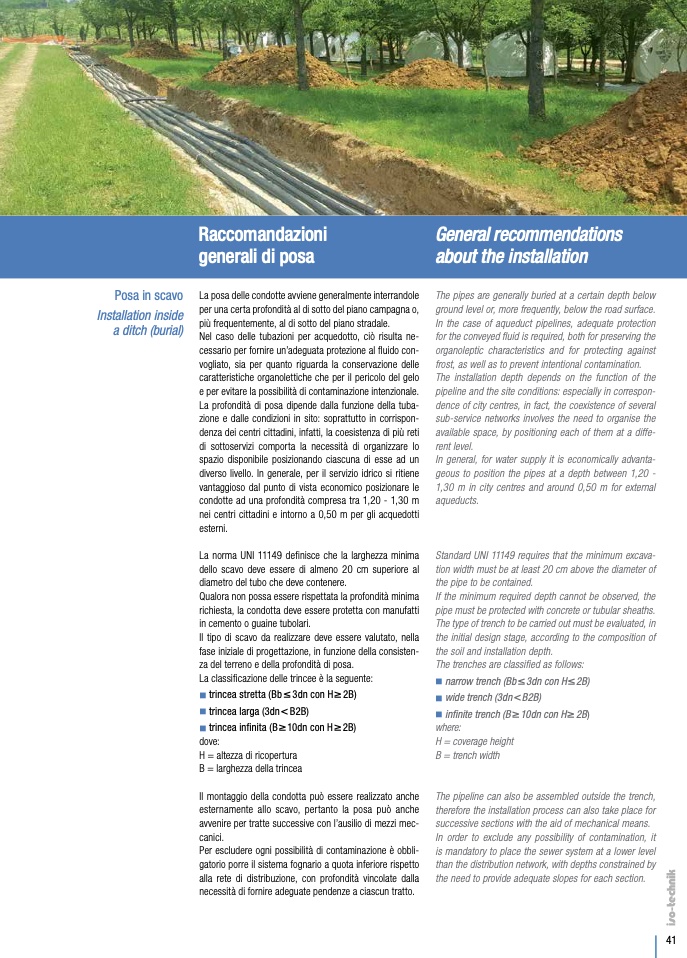

Raccomandazioni

General recommendations

generali di posa

about the installation

Posa in scavo

Installation inside

a ditch (burial)

La posa delle condotte avviene generalmente interrandole

per una certa profondità al di sotto del piano campagna o,

più frequentemente, al di sotto del piano stradale.

Nel caso delle tubazioni per acquedotto, ciò risulta ne-

cessario per fornire un’adeguata protezione al fluido con-

vogliato, sia per quanto riguarda la conservazione delle

caratteristiche organolettiche che per il pericolo del gelo

e per evitare la possibilità di contaminazione intenzionale.

La profondità di posa dipende dalla funzione della tuba-

zione e dalle condizioni in sito: soprattutto in corrispon-

denza dei centri cittadini, infatti, la coesistenza di più reti

di sottoservizi comporta la necessità di organizzare lo

spazio disponibile posizionando ciascuna di esse ad un

diverso livello. In generale, per il servizio idrico si ritiene

vantaggioso dal punto di vista economico posizionare le

condotte ad una profondità compresa tra 1,20 - 1,30 m

nei centri cittadini e intorno a 0,50 m per gli acquedotti

esterni.

La norma UNI 11149 definisce che la larghezza minima

dello scavo deve essere di almeno 20 cm superiore al

diametro del tubo che deve contenere.

Qualora non possa essere rispettata la profondità minima

richiesta, la condotta deve essere protetta con manufatti

in cemento o guaine tubolari.

Il tipo di scavo da realizzare deve essere valutato, nella

fase iniziale di progettazione, in funzione della consisten-

za del terreno e della profondità di posa.

La classificazione delle trincee è la seguente:

n trincea stretta (Bb

≤ 3dn con H ≥ 2B)

ntrincea larga (3dn

<B2B)

ntrincea infinita (B

≥10dn con H≥2B)

dove:

H = altezza di ricopertura

B = larghezza della trincea

Il montaggio della condotta può essere realizzato anche

esternamente allo scavo, pertanto la posa può anche

avvenire per tratte successive con l’ausilio di mezzi mec-

canici.

Per escludere ogni possibilità di contaminazione è obbli-

gatorio porre il sistema fognario a quota inferiore rispetto

alla rete di distribuzione, con profondità vincolate dalla

necessità di fornire adeguate pendenze a ciascun tratto.

The pipes are generally buried at a certain depth below

ground level or, more frequently, below the road surface.

In the case of aqueduct pipelines, adequate protection

for the conveyed fluid is required, both for preserving the

organoleptic characteristics and for protecting against

frost, as well as to prevent intentional contamination.

The installation depth depends on the function of the

pipeline and the site conditions: especially in correspon-

dence of city centres, in fact, the coexistence of several

sub-service networks involves the need to organise the

available space, by positioning each of them at a diffe-

rent level.

In general, for water supply it is economically advanta-

geous to position the pipes at a depth between 1,20 -

1,30 m in city centres and around 0,50 m for external

aqueducts.

Standard UNI 11149 requires that the minimum excava-

tion width must be at least 20 cm above the diameter of

the pipe to be contained.

If the minimum required depth cannot be observed, the

pipe must be protected with concrete or tubular sheaths.

The type of trench to be carried out must be evaluated, in

the initial design stage, according to the composition of

the soil and installation depth.

The trenches are classified as follows:

nnarrow trench (Bb

≤3dn con H≤2B)

nwide trench (3dn

<B2B)

ninfinite trench (B

≥10dn con H≥2B)

where:

H = coverage height

B = trench width

The pipeline can also be assembled outside the trench,

therefore the installation process can also take place for

successive sections with the aid of mechanical means.

In order to exclude any possibility of contamination, it

is mandatory to place the sewer system at a lower level

than the distribution network, with depths constrained by

the need to provide adequate slopes for each section.
