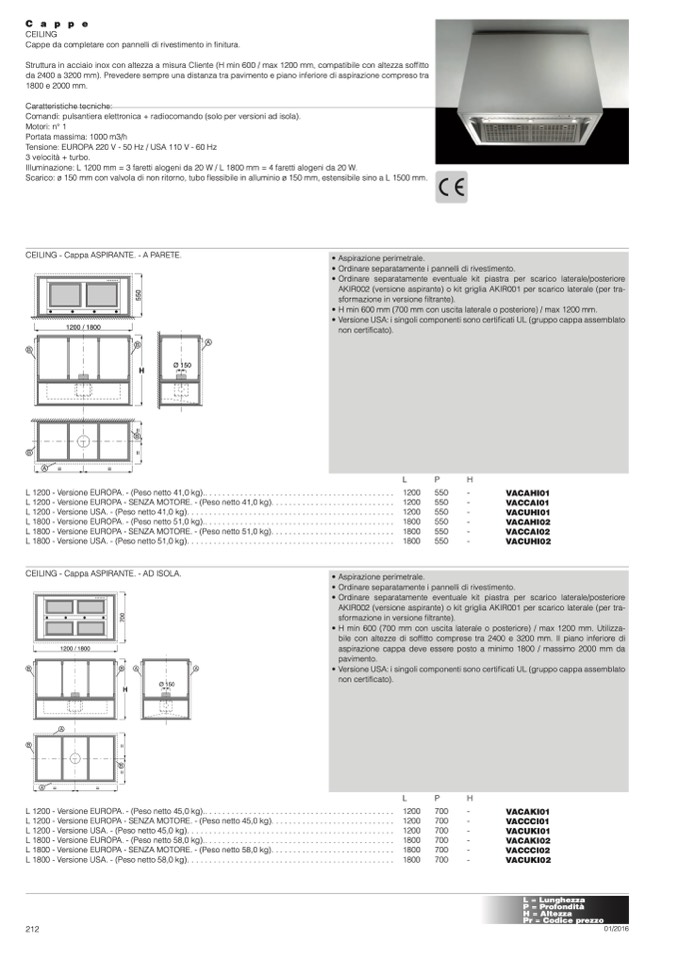

C
a
p
p
e
CEILING
Cappe da completare con pannelli di rivestimento in finitura.
Struttura in acciaio inox con altezza a misura Cliente (H min 600 / max 1200 mm, compatibile con altezza soffitto
da 2400 a 3200 mm). Prevedere sempre una distanza tra pavimento e piano inferiore di aspirazione compreso tra
1800 e 2000 mm.
Caratteristiche tecniche:
Comandi: pulsantiera elettronica + radiocomando (solo per versioni ad isola).
Motori: n° 1
Portata massima: 1000 m3/h
Tensione: EUROPA 220 V - 50 Hz / USA 110 V - 60 Hz
3 velocità + turbo.
Illuminazione: L 1200 mm = 3 faretti alogeni da 20 W / L 1800 mm = 4 faretti alogeni da 20 W.
Scarico: ø 150 mm con valvola di non ritorno, tubo
flessibile in alluminio ø 150 mm, estensibile sino a L 1500 mm.
• Aspirazione perimetrale.
• Ordinare separatamente i pannelli di rivestimento.
• Ordinare separatamente eventuale kit piastra per scarico laterale/posteriore
AKIR002 (versione aspirante) o kit griglia AKIR001 per scarico laterale (per tra-
sformazione in versione filtrante).
• H min 600 mm (700 mm con uscita laterale o posteriore) / max 1200 mm.
• Versione USA: i singoli componenti sono certificati UL (gruppo cappa assemblato
non certificato).
CEILING - Cappa ASPIRANTE. - A PARETE.
1200 / 1800
=
B
H
B
A
B
B
Ø 150
A
=
L 1200 - Versione EUROPA. - (Peso netto 41,0 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1200 - Versione EUROPA - SENZA MOTORE. - (Peso netto 41,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1200 - Versione USA. - (Peso netto 41,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA. - (Peso netto 51,0 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA - SENZA MOTORE. - (Peso netto 51,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione USA. - (Peso netto 51,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CEILING - Cappa ASPIRANTE. - AD ISOLA.
B
B
A
A
1200
550
1200
550
1200
550
1800
550
1800
550
1800
550
-
-
-
-
-
-
VACAHI01
VACCAI01
VACUHI01
VACAHI02
VACCAI02
VACUHI02
L
P
H
• Aspirazione perimetrale.
• Ordinare separatamente i pannelli di rivestimento.
• Ordinare separatamente eventuale kit piastra per scarico laterale/posteriore
AKIR002 (versione aspirante) o kit griglia AKIR001 per scarico laterale (per tra-
sformazione in versione filtrante).
• H min 600 (700 mm con uscita laterale o posteriore) / max 1200 mm. Utilizza-
bile con altezze di soffitto comprese tra 2400 e 3200 mm. Il piano inferiore di
aspirazione cappa deve essere posto a minimo 1800 / massimo 2000 mm da
pavimento.
• Versione USA: i singoli componenti sono certificati UL (gruppo cappa assemblato
non certificato).
1200 / 1800
Ø 150
H
A
B
B
A
=
=
L 1200 - Versione EUROPA. - (Peso netto 45,0 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1200 - Versione EUROPA - SENZA MOTORE. - (Peso netto 45,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1200 - Versione USA. - (Peso netto 45,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA. - (Peso netto 58,0 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA - SENZA MOTORE. - (Peso netto 58,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione USA. - (Peso netto 58,0 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1200
1200
1200
1800
1800
1800
700
700
700
700
700
700
-
-
-
-
-
-
VACAKI01
VACCCI01
VACUKI01
VACAKI02
VACCCI02
VACUKI02
L
P
H
212
01/2016
L = Lunghezza
P = Profondità
H = Altezza
Pr = Codice prezzo
=
=
