TILE

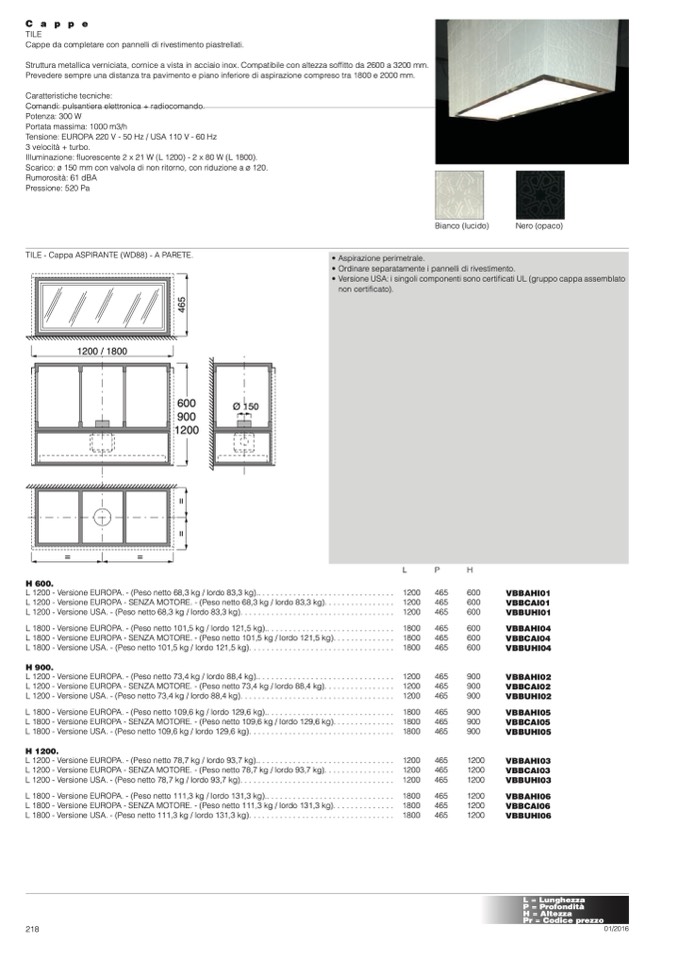

Cappe da completare con pannelli di rivestimento piastrellati.
Struttura metallica verniciata, cornice a vista in acciaio inox. Compatibile con altezza soffitto da 2600 a 3200 mm.
Prevedere sempre una distanza tra pavimento e piano inferiore di aspirazione compreso tra 1800 e 2000 mm.
Caratteristiche tecniche:
Comandi: pulsantiera elettronica + radiocomando.
Potenza: 300 W
Portata massima: 1000 m3/h
Tensione: EUROPA 220 V - 50 Hz / USA 110 V - 60 Hz
3 velocità + turbo.
Illuminazione: fluorescente 2 x 21 W (L 1200) - 2 x 80 W (L 1800).
Scarico: ø 150 mm con valvola di non ritorno, con riduzione a ø 120.
Rumorosità: 61 dBA
Pressione: 520 Pa
TILE - Cappa ASPIRANTE (WD88) - A PARETE.
Bianco (lucido)
Nero (opaco)
• Aspirazione perimetrale.
• Ordinare separatamente i pannelli di rivestimento.
• Versione USA: i singoli componenti sono certificati UL (gruppo cappa assemblato
non certificato).
1200 / 1800
600
Ø 150
900
1200
=
=
H 600.
L 1200 - Versione EUROPA. - (Peso netto 68,3 kg / lordo 83,3 kg).. . . ............................
L 1200 - Versione EUROPA - SENZA MOTORE. - (Peso netto 68,3 kg / lordo 83,3 kg). . . . . . . . . . . . . . . .
L 1200 - Versione USA. - (Peso netto 68,3 kg / lordo 83,3 kg). . . . . . . ............................
L 1800 - Versione EUROPA. - (Peso netto 101,5 kg / lordo 121,5 kg).. ............................
L 1800 - Versione EUROPA - SENZA MOTORE. - (Peso netto 101,5 kg / lordo 121,5 kg). . . . . . . . . . . . . .
L 1800 - Versione USA. - (Peso netto 101,5 kg / lordo 121,5 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
H 900.
L 1200 - Versione EUROPA. - (Peso netto 73,4 kg / lordo 88,4 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1200 - Versione EUROPA - SENZA MOTORE. - (Peso netto 73,4 kg / lordo 88,4 kg). . . . . . . . . . . . . . . .
L 1200 - Versione USA. - (Peso netto 73,4 kg / lordo 88,4 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA. - (Peso netto 109,6 kg / lordo 129,6 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA - SENZA MOTORE. - (Peso netto 109,6 kg / lordo 129,6 kg). . . . . . . . . . . . . .
L 1800 - Versione USA. - (Peso netto 109,6 kg / lordo 129,6 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
H 1200.
L 1200 - Versione EUROPA. - (Peso netto 78,7 kg / lordo 93,7 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1200 - Versione EUROPA - SENZA MOTORE. - (Peso netto 78,7 kg / lordo 93,7 kg). . . . . . . . . . . . . . . .
L 1200 - Versione USA. - (Peso netto 78,7 kg / lordo 93,7 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA. - (Peso netto 111,3 kg / lordo 131,3 kg).. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L 1800 - Versione EUROPA - SENZA MOTORE. - (Peso netto 111,3 kg / lordo 131,3 kg). . . . . . . . . . . . . .
L 1800 - Versione USA. - (Peso netto 111,3 kg / lordo 131,3 kg). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1200
1200
1200
1800
1800
1800
1200
1200
1200
1800
1800
1800
1200
1200
1200
1800
1800
1800
465
465
465
465
465
465
465
465
465
465
465
465
465
465
465
465
465
465
600
600
600
600
600
600
900
900
900
900
900
900
1200
1200
1200
1200
1200
1200
VBBAHI01
VBBCAI01
VBBUHI01
VBBAHI04
VBBCAI04
VBBUHI04
VBBAHI02
VBBCAI02
VBBUHI02
VBBAHI05
VBBCAI05
VBBUHI05
VBBAHI03
VBBCAI03
VBBUHI03
VBBAHI06
VBBCAI06
VBBUHI06
L
P
H
218
01/2016
L = Lunghezza
P = Profondità
H = Altezza
Pr = Codice prezzo
=
=
4
6
5
