C

a

p

p

e

TILE

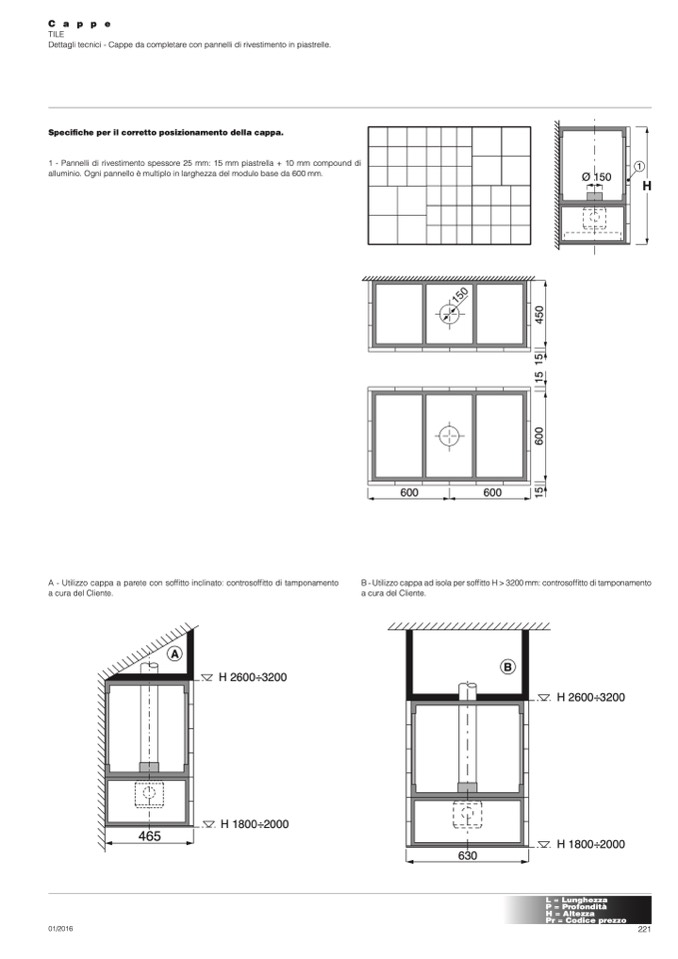

Dettagli tecnici - Cappe da completare con pannelli di rivestimento in piastrelle.

Specifiche per il corretto posizionamento della cappa.

1 - Pannelli di rivestimento spessore 25 mm: 15 mm piastrella + 10 mm compound di

alluminio. Ogni pannello è multiplo in larghezza del modulo base da 600 mm.

1

H

Ø 150

A - Utilizzo cappa a parete con soffitto inclinato: controsoffitto di tamponamento

a cura del Cliente.

B - Utilizzo cappa ad isola per soffitto H > 3200 mm: controsoffitto di tamponamento

a cura del Cliente.

H 2600÷3200

H 1800÷2000

600

600

B

630

A

H 2600÷3200

H 1800÷2000

465

01/2016

221

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo

1

5

6

0

0

1

5

1

5

4

5

0
