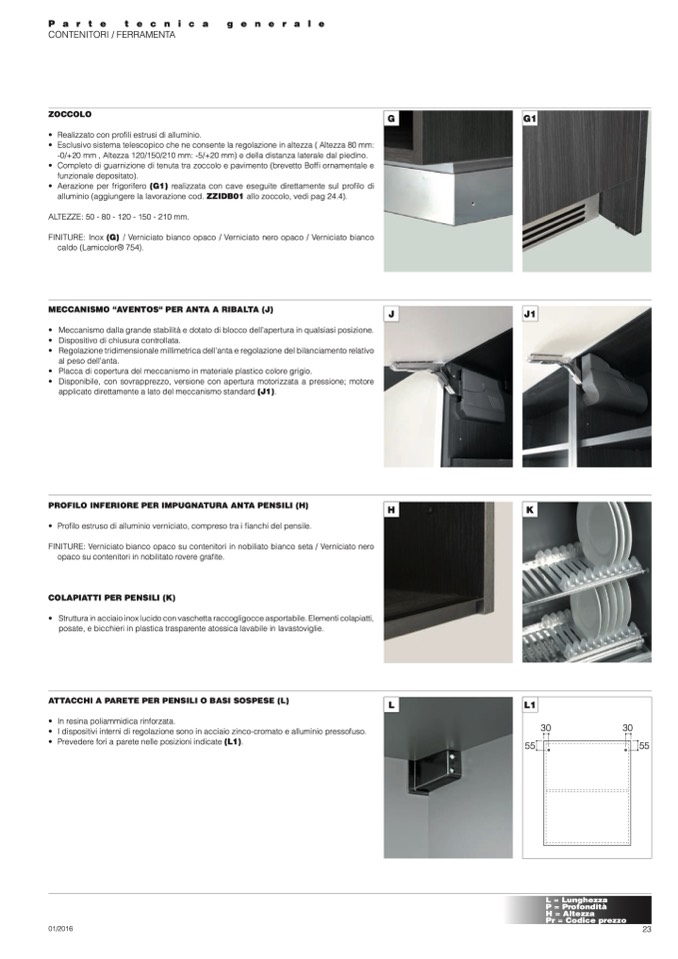

CONTENITORI / FERRAMENTA

ZOCCOLO

• Realizzato con profili estrusi di alluminio.

• Esclusivo sistema telescopico che ne consente la regolazione in altezza ( Altezza 80 mm:

-0/+20 mm , Altezza 120/150/210 mm: -5/+20 mm) e della distanza laterale dal piedino.

• Completo di guarnizione di tenuta tra zoccolo e pavimento (brevetto Boffi ornamentale e

funzionale depositato).

• Aerazione per frigorifero (G1) realizzata con cave eseguite direttamente sul profilo di

alluminio (aggiungere la lavorazione cod. ZZIDB01 allo zoccolo, vedi pag 24.4).

ALTEZZE: 50 - 80 - 120 - 150 - 210 mm.

FINITURE: Inox (G) / Verniciato bianco opaco / Verniciato nero opaco / Verniciato bianco

caldo (Lamicolor® 754).

MECCANISMO “AVENTOS“ PER ANTA A RIBALTA (J)

• Meccanismo dalla grande stabilità e dotato di blocco dell’apertura in qualsiasi posizione.

• Dispositivo di chiusura controllata.

• Regolazione tridimensionale millimetrica dell’anta e regolazione del bilanciamento relativo

al peso dell’anta.

• Placca di copertura del meccanismo in materiale plastico colore grigio.

• Disponibile, con sovrapprezzo, versione con apertura motorizzata a pressione; motore

applicato direttamente a lato del meccanismo standard (J1).

PROFILO INFERIORE PER IMPUGNATURA ANTA PENSILI (H)

• Profilo estruso di alluminio verniciato, compreso tra i fianchi del pensile.

FINITURE: Verniciato bianco opaco su contenitori in nobiliato bianco seta / Verniciato nero

opaco su contenitori in nobilitato rovere grafite.

COLAPIATTI PER PENSILI (K)

• Struttura in acciaio inox lucido con vaschetta raccogligocce asportabile. Elementi colapiatti,

posate, e bicchieri in plastica trasparente atossica lavabile in lavastoviglie.

J

J1

G

G1

H

K

ATTACCHI A PARETE PER PENSILI O BASI SOSPESE (L)

L

• In resina poliammidica rinforzata.

• I dispositivi interni di regolazione sono in acciaio zinco-cromato e alluminio pressofuso.

• Prevedere fori a parete nelle posizioni indicate (L1).

L1

30

30

55

55

01/2016

23

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo
