C
a
p
p
e

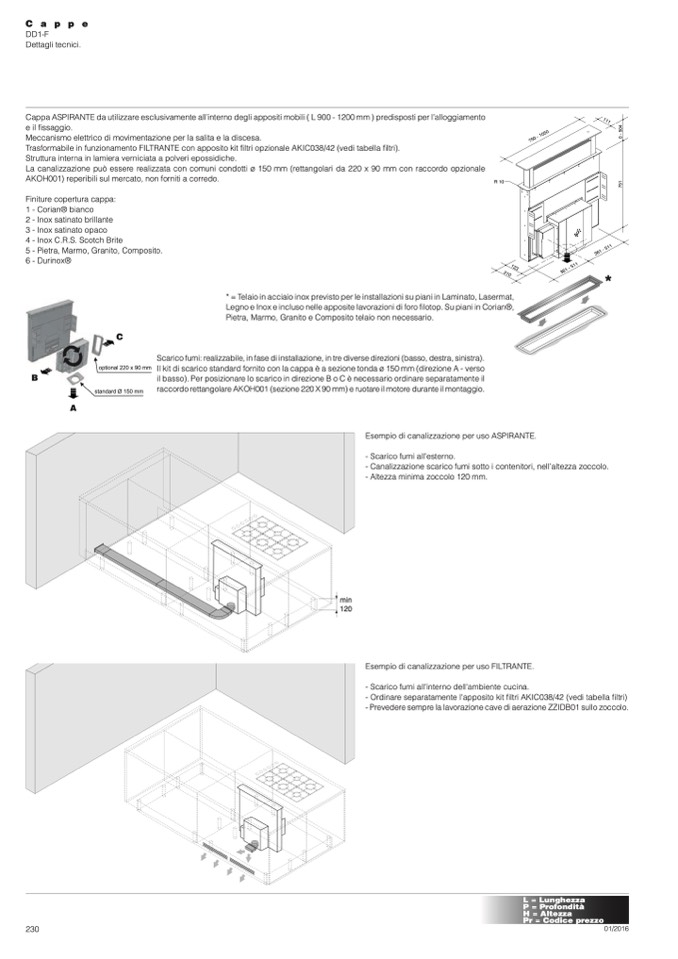

DD1-F
Dettagli tecnici.
Cappa ASPIRANTE da utilizzare esclusivamente all’interno degli appositi mobili ( L 900 - 1200 mm ) predisposti per l’alloggiamento
e il fissaggio.
Meccanismo elettrico di movimentazione per la salita e la discesa.
Trasformabile in funzionamento FILTRANTE con apposito kit filtri opzionale AKIC038/42 (vedi tabella filtri).
Struttura interna in lamiera verniciata a polveri epossidiche.
La canalizzazione può essere realizzata con comuni condotti ø 150 mm (rettangolari da 220 x 90 mm con raccordo opzionale
AKOH001) reperibili sul mercato, non forniti a corredo.
R 10
7
5
1
0
-
5
0
4
Finiture copertura cappa:
1 - Corian® bianco
2 - Inox satinato brillante
3 - Inox satinato opaco
4 - Inox C.R.S. Scotch Brite
5 - Pietra, Marmo, Granito, Composito.
6 - Durinox®
C
optional 220 x 90 mm
standard Ø 150 mm
A
*
123
210
B
* = Telaio in acciaio inox previsto per le installazioni su piani in Laminato, Lasermat,
Legno e Inox e incluso nelle apposite lavorazioni di foro filotop. Su piani in Corian®,
Pietra, Marmo, Granito e Composito telaio non necessario.
Scarico fumi: realizzabile, in fase di installazione, in tre diverse direzioni (basso, destra, sinistra).
Il kit di scarico standard fornito con la cappa è a sezione tonda ø 150 mm (direzione A - verso
il basso). Per posizionare lo scarico in direzione B o C è necessario ordinare separatamente il
raccordo rettangolare AKOH001 (sezione 220 X 90 mm) e ruotare il motore durante il montaggio.
Esempio di canalizzazione per uso ASPIRANTE.
230
01/2016
- Scarico fumi all’esterno.
- Canalizzazione scarico fumi sotto i contenitori, nell’altezza zoccolo.
- Altezza minima zoccolo 120 mm.
min
120
Esempio di canalizzazione per uso FILTRANTE.
- Scarico fumi all’interno dell’ambiente cucina.
- Ordinare separatamente l’apposito kit filtri AKIC038/42 (vedi tabella filtri)
- Prevedere sempre la lavorazione cave di aerazione ZZIDB01 sullo zoccolo.
L = Lunghezza
P = Profondità
H = Altezza
Pr = Codice prezzo
