C

a

p

p

e

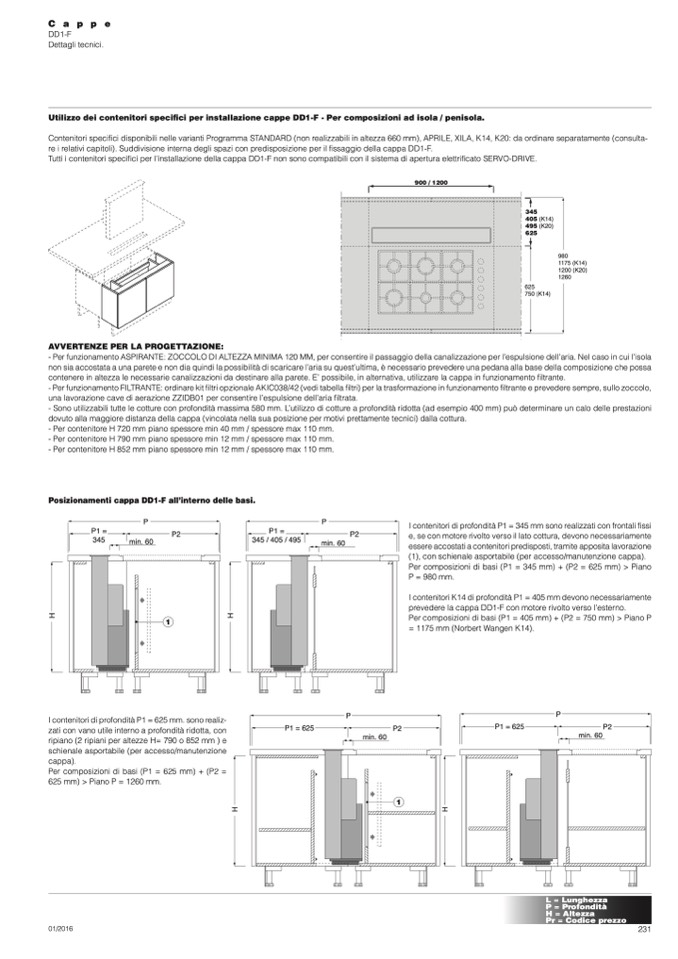

DD1-F

Dettagli tecnici.

Utilizzo dei contenitori specifici per installazione cappe DD1-F - Per composizioni ad isola / penisola.

Contenitori specifici disponibili nelle varianti Programma STANDARD (non realizzabili in altezza 660 mm), APRILE, XILA, K14, K20: da ordinare separatamente (consulta-

re i relativi capitoli). Suddivisione interna degli spazi con predisposizione per il fissaggio della cappa DD1-F.

Tutti i contenitori specifici per l’installazione della cappa DD1-F non sono compatibili con il sistema di apertura elettrificato SERVO-DRIVE.

AVVERTENZE PER LA PROGETTAZIONE:

- Per funzionamento ASPIRANTE: ZOCCOLO DI ALTEZZA MINIMA 120 MM, per consentire il passaggio della canalizzazione per l’espulsione dell’aria. Nel caso in cui l’isola

non sia accostata a una parete e non dia quindi la possibilità di scaricare l’aria su quest’ultima, è necessario prevedere una pedana alla base della composizione che possa

contenere in altezza le necessarie canalizzazioni da destinare alla parete. E’ possibile, in alternativa, utilizzare la cappa in funzionamento filtrante.

- Per funzionamento FILTRANTE: ordinare kit filtri opzionale AKIC038/42 (vedi tabella filtri) per la trasformazione in funzionamento filtrante e prevedere sempre, sullo zoccolo,

una lavorazione cave di aerazione ZZIDB01 per consentire l’espulsione dell’aria filtrata.

- Sono utilizzabili tutte le cotture con profondità massima 580 mm. L’utilizzo di cotture a profondità ridotta (ad esempio 400 mm) può determinare un calo delle prestazioni

dovuto alla maggiore distanza della cappa (vincolata nella sua posizione per motivi prettamente tecnici) dalla cottura.

- Per contenitore H 720 mm piano spessore min 40 mm / spessore max 110 mm.

- Per contenitore H 790 mm piano spessore min 12 mm / spessore max 110 mm.

- Per contenitore H 852 mm piano spessore min 12 mm / spessore max 110 mm.

Posizionamenti cappa DD1-F all’interno delle basi.

P1 =

345

P2

min. 60

1

P1 =

345 / 405 / 495

P2

min. 60

I contenitori di profondità P1 = 625 mm. sono realiz-

zati con vano utile interno a profondità ridotta, con

ripiano (2 ripiani per altezze H= 790 o 852 mm ) e

schienale asportabile (per accesso/manutenzione

cappa).

Per composizioni di basi (P1 = 625 mm) + (P2 =

625 mm) > Piano P = 1260 mm.

P1 = 625

P

min. 60

1

P1 = 625

P

min. 60

P2

01/2016

231

P

P

I contenitori di profondità P1 = 345 mm sono realizzati con frontali fissi

e, se con motore rivolto verso il lato cottura, devono necessariamente

essere accostati a contenitori predisposti, tramite apposita lavorazione

(1), con schienale asportabile (per accesso/manutenzione cappa).

Per composizioni di basi (P1 = 345 mm) + (P2 = 625 mm) > Piano

P = 980 mm.

I contenitori K14 di profondità P1 = 405 mm devono necessariamente

prevedere la cappa DD1-F con motore rivolto verso l’esterno.

Per composizioni di basi (P1 = 405 mm) + (P2 = 750 mm) > Piano P

= 1175 mm (Norbert Wangen K14).

P2

900 / 1200

345

405 (K14)

495 (K20)

625

625

750 (K14)

980

1175 (K14)

1200 (K20)

1260

H

H

H

H

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo
