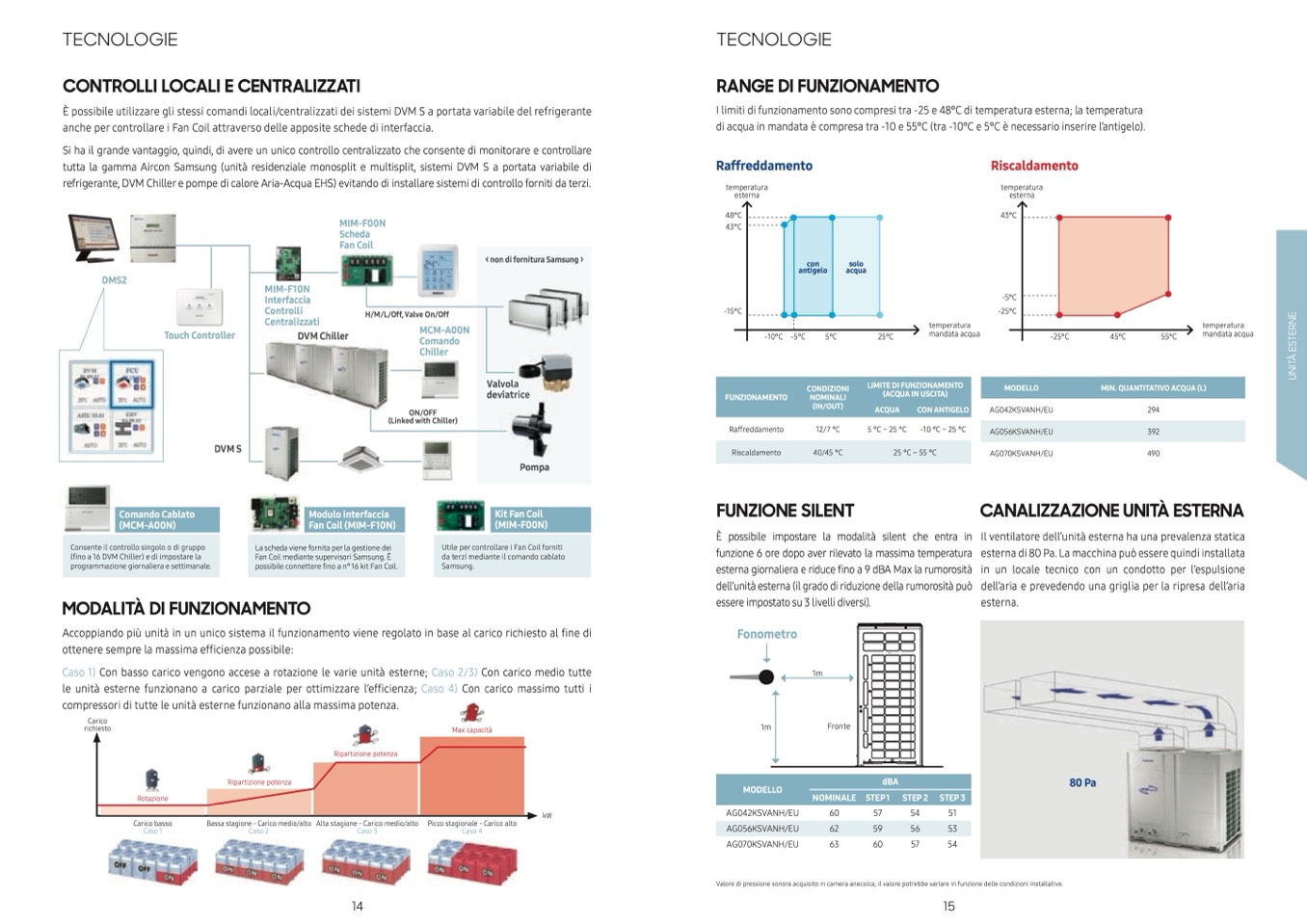

TECNOLOGIE

CONTROLLI LOCALI E CENTRALIZZATI

È possibile utilizzare gli stessi comandi locali/centralizzati dei sistemi DVM S a portata variabile del refrigerante

anche per controllare i Fan Coil attraverso delle apposite schede di interfaccia.

Si ha il grande vantaggio, quindi, di avere un unico controllo centralizzato che consente di monitorare e controllare

tutta la gamma Aircon Samsung (unità residenziale monosplit e multisplit, sistemi DVM S a portata variabile di

refrigerante, DVM Chiller e pompe di calore Aria-Acqua EHS) evitando di installare sistemi di controllo forniti da terzi.

TECNOLOGIE

RANGE DI FUNZIONAMENTO

I limiti di funzionamento sono compresi tra -25 e 48°C di temperatura esterna; la temperatura

di acqua in mandata è compresa tra -10 e 55°C (tra -10°C e 5°C è necessario inserire l’antigelo).

DMS2

MIM-F10N

Interfaccia

Controlli

Centralizzati

DVM Chiller

Comando Cablato

(MCM-A00N)

Consente il controllo singolo o di gruppo

(fino a 16 DVM Chiller) e di impostare la

programmazione giornaliera e settimanale.

Modulo interfaccia

Fan Coil (MIM-F10N)

La scheda viene fornita per la gestione dei

Fan Coil mediante supervisori Samsung. È

possibile connettere fino a n° 16 kit Fan Coil.

FUNZIONE SILENT

CANALIZZAZIONE UNITÀ ESTERNA

Il ventilatore dell’unità esterna ha una prevalenza statica

esterna di 80 Pa. La macchina può essere quindi installata

in un locale tecnico con un condotto per l’espulsione

dell’aria e prevedendo una griglia per la ripresa dell’aria

esterna.

Touch Controller

H/M/L/Off, Valve On/Off

-15°C

MCM-A00N

5°C

25°C

temperatura

mandata acqua

-25°C

45°C

55°C

temperatura

mandata acqua

MODALITÀ DI FUNZIONAMENTO

È possibile impostare la modalità silent che entra in

funzione 6 ore dopo aver rilevato la massima temperatura

esterna giornaliera e riduce fino a 9 dBA Max la rumorosità

dell’unità esterna (il grado di riduzione della rumorosità può

essere impostato su 3 livelli diversi).

DVM S

Accoppiando più unità in un unico sistema il funzionamento viene regolato in base al carico richiesto al fine di

ottenere sempre la massima efficienza possibile:

Caso 1) Con basso carico vengono accese a rotazione le varie unità esterne; Caso 2/3) Con carico medio tutte

le unità esterne funzionano a carico parziale per ottimizzare l’efficienza; Caso 4) Con carico massimo tutti i

compressori di tutte le unità esterne funzionano alla massima potenza.

Fonometro

1m

MODELLO

AG042KSVANH/EU

AG056KSVANH/EU

AG070KSVANH/EU

1m

dBA

NOMINALE STEP 1

60

57

62

59

63

60

Carico

richiesto

Max capacità

Picco stagionale - Carico alto

Caso 4

Fronte

Rotazione

Carico basso

Caso 1

kW

STEP 2

54

56

57

STEP 3

51

53

54

Ripartizione potenza

Bassa stagione - Carico medio/alto

Caso 2

Ripartizione potenza

Alta stagione - Carico medio/alto

Caso 3

80 Pa

MIM-F00N

Scheda

Fan Coil

temperatura

esterna

48°C

43°C

temperatura

esterna

43°C

-5°C

-25°C

14

15

ON/OFF

(Linked with Chiller)

CON ANTIGELO

< non di fornitura Samsung >

con

antigelo

solo

acqua

Comando

-10°C -5°C

Chiller

Valvol

l

t

e

r i

i c

c

c

c e

e

e

FUNZIONAMENTO

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento

U

N

I

T

A

̀

E

S

T

E

R

N

E

deviat

Pompa

Kit Fan Coil

(MIM-F00N)

Utile per controllare i Fan Coil forniti

da terzi mediante il comando cablato

Samsung.

l

t

t

a

a

a

CONDIZIONI

NOMINALI

(IN/OUT)

12/7 °C

40/45 °C

LIMITE DI FUNZIONAMENTO

(ACQUA IN USCITA)

MODELLO

AG042KSVANH/EU

AG056KSVANH/EU

AG070KSVANH/EU

MIN. QUANTITATIVO ACQUA (L)

294

392

490

r

r

r i

i

ACQUA

5 °C ~ 25 °C

25 °C ~ 55 °C

Valore di pressione sonora acquisito in camera anecoica; il valore potrebbe variare in funzione delle condizioni installative.

-10 °C ~ 25 °C
