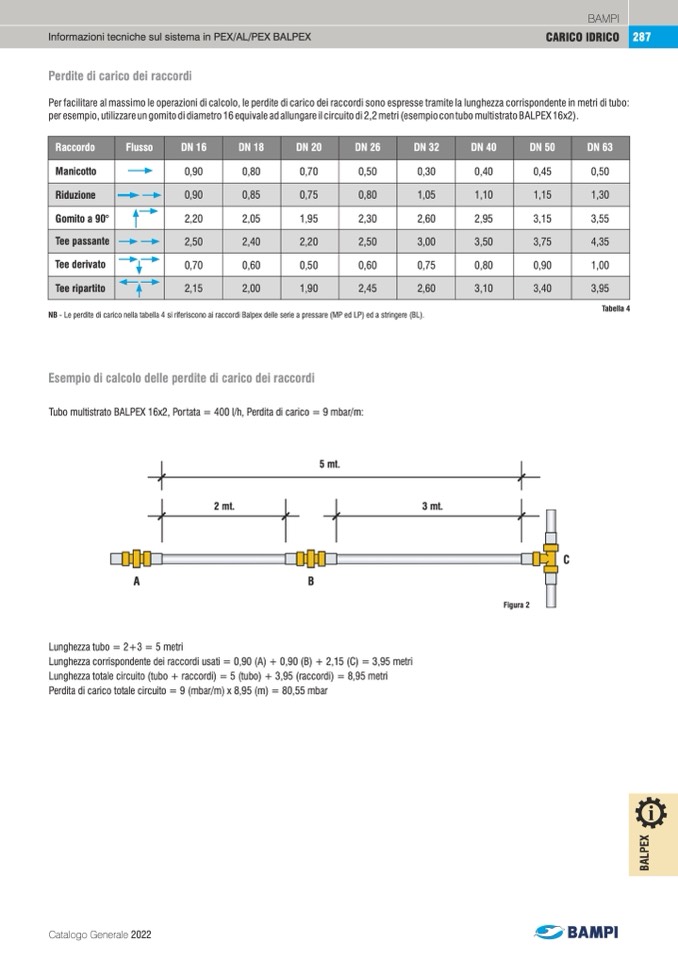

Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX
CARICO IDRICO
Perdite di carico dei raccordi
Per facilitare al massimo le operazioni di calcolo, le perdite di carico dei raccordi sono espresse tramite la lunghezza corrispondente in metri di tubo:
per esempio, utilizzare un gomito di diametro 16 equivale ad allungare il circuito di 2,2 metri (esempio con tubo multistrato BALPEX 16x2).
BAMPI
287
Raccordo
Flusso
DN 16
DN 18
DN 20
DN 26
DN 32
DN 40
DN 50
DN 63
Manicotto
0,90
0,80
0,70
0,50
0,30
0,40
0,45
0,50
Riduzione
0,90
0,85
0,75
0,80
1,05
1,10
1,15
1,30
Gomito a 90°
2,20
2,05
1,95
2,30
2,60
2,95
3,15
3,55
Tee passante
2,50
2,40
2,20
2,50
3,00
3,50
3,75
4,35
Tee derivato
0,70
0,60
0,50
0,60
0,75
0,80
0,90
1,00
Tee ripartito
2,15
2,00
1,90
2,45
2,60
3,10
3,40
3,95
NB - Le perdite di carico nella tabella 4 si riferiscono ai raccordi Balpex delle serie a pressare (MP ed LP) ed a stringere (BL).
Tabella 4
Esempio di calcolo delle perdite di carico dei raccordi
Tubo multistrato BALPEX 16x2, Portata = 400 l/h, Perdita di carico = 9 mbar/m:
5 mt.
2 mt.
3 mt.
Lunghezza tubo = 2+3 = 5 metri
Lunghezza corrispondente dei raccordi usati = 0,90 (A) + 0,90 (B) + 2,15 (C) = 3,95 metri
Lunghezza totale circuito (tubo + raccordi) = 5 (tubo) + 3,95 (raccordi) = 8,95 metri
Perdita di carico totale circuito = 9 (mbar/m) x 8,95 (m) = 80,55 mbar
Figura 2
C
A
B
