Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX
CARICO IDRICO

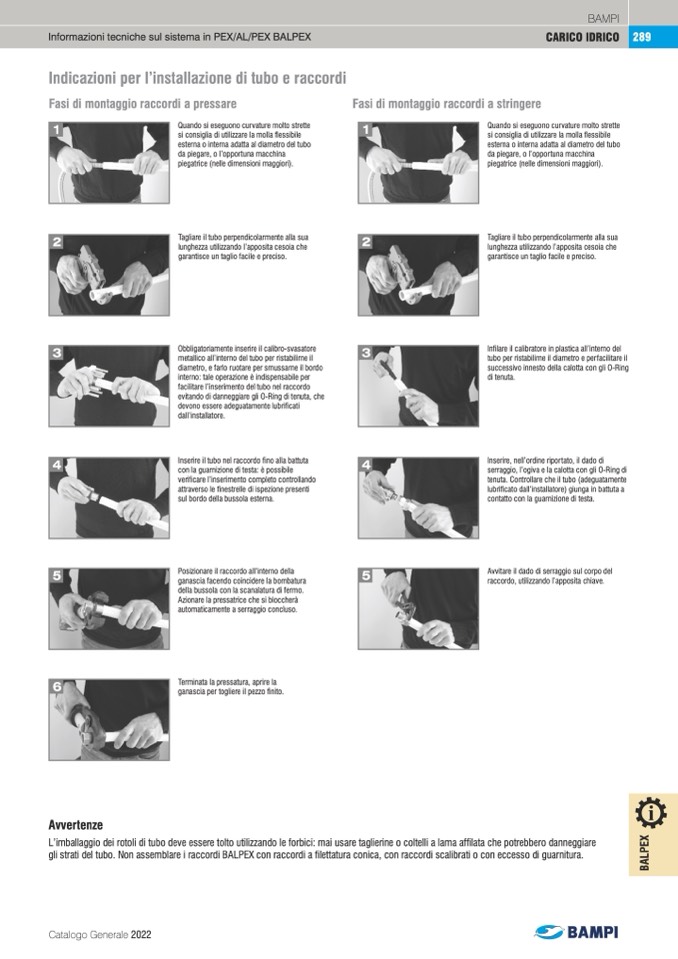

Indicazioni per l’installazione di tubo e raccordi
Fasi di montaggio raccordi a pressare
Fasi di montaggio raccordi a stringere
Quando si eseguono curvature molto strette
si consiglia di utilizzare la molla flessibile
esterna o interna adatta al diametro del tubo
da piegare, o l’opportuna macchina
piegatrice (nelle dimensioni maggiori).
Tagliare il tubo perpendicolarmente alla sua
lunghezza utilizzando l’apposita cesoia che
garantisce un taglio facile e preciso.
Infilare il calibratore in plastica all’interno del
tubo per ristabilirne il diametro e perfacilitare il
successivo innesto della calotta con gli O-Ring
di tenuta.
Inserire, nell’ordine riportato, il dado di
serraggio, l’ogiva e la calotta con gli O-Ring di
tenuta. Controllare che il tubo (adeguatamente
lubrificato dall’installatore) giunga in battuta a
contatto con la guarnizione di testa.
Avvitare il dado di serraggio sul corpo del
raccordo, utilizzando l’apposita chiave.
Quando si eseguono curvature molto strette
si consiglia di utilizzare la molla flessibile
esterna o interna adatta al diametro del tubo
da piegare, o l’opportuna macchina
piegatrice (nelle dimensioni maggiori).
Tagliare il tubo perpendicolarmente alla sua
lunghezza utilizzando l’apposita cesoia che
garantisce un taglio facile e preciso.
Obbligatoriamente inserire il calibro-svasatore
metallico all’interno del tubo per ristabilirne il
diametro, e farlo ruotare per smussarne il bordo
interno: tale operazione è indispensabile per
facilitare l’inserimento del tubo nel raccordo
evitando di danneggiare gli O-Ring di tenuta, che
devono essere adeguatamente lubrificati
dall’installatore.
Inserire il tubo nel raccordo fino alla battuta
con la guarnizione di testa: è possibile
verificare l’inserimento completo controllando
attraverso le finestrelle di ispezione presenti
sul bordo della bussola esterna.
Posizionare il raccordo all’interno della
ganascia facendo coincidere la bombatura
della bussola con la scanalatura di fermo.
Azionare la pressatrice che si bloccherà
automaticamente a serraggio concluso.
Terminata la pressatura, aprire la
ganascia per togliere il pezzo finito.
BAMPI
289
Avvertenze
L’imballaggio dei rotoli di tubo deve essere tolto utilizzando le forbici: mai usare taglierine o coltelli a lama affilata che potrebbero danneggiare
gli strati del tubo. Non assemblare i raccordi BALPEX con raccordi a filettatura conica, con raccordi scalibrati o con eccesso di guarnitura.
