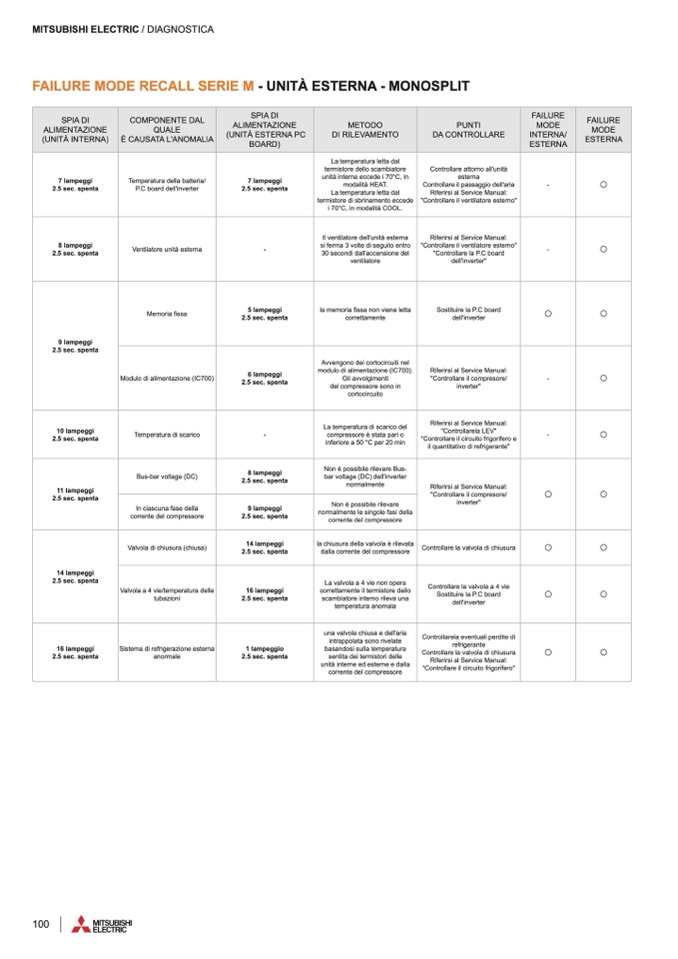

FAILURE MODE RECALL SERIE M - UNITÀ ESTERNA - MONOSPLIT
SPIA DI
ALIMENTAZIONE
(UNITÀ INTERNA)
COMPONENTE DAL
QUALE
È CAUSATA L'ANOMALIA
SPIA DI
ALIMENTAZIONE
(UNITÀ ESTERNA PC
BOARD)
METODO
DI RILEVAMENTO
PUNTI
DA CONTROLLARE
FAILURE
MODE
INTERNA/
ESTERNA
FAILURE
MODE
ESTERNA
7 lampeggi
2.5 sec. spenta
Temperatura della batteria/
P.C board dell'inverter
7 lampeggi
2.5 sec. spenta
La temperatura letta dal
termistore dello scambiatore
unità interna eccede i 70°C, in
modalità HEAT.
La temperatura letta dal
termistore di sbrinamento eccede
i 70°C, in modalità COOL.
Controllare attorno all'unità
esterna
Controllare il passaggio dell'aria
Riferirsi al Service Manual:
"Controllare il ventilatore esterno"
-
8 lampeggi
2.5 sec. spenta
Ventilatore unità esterna
-
Il ventilatore dell'unità esterna
si ferma 3 volte di seguito entro
30 secondi dall'accensione del
ventilatore
Riferirsi al Service Manual:
"Controllare il ventilatore esterno"
"Controllare la P.C board
dell'inverter"
-
9 lampeggi
2.5 sec. spenta
Memoria fissa
5 lampeggi
2.5 sec. spenta
la memoria fissa non viene letta
correttamente
Sostituire la P.C board
dell'inverter
Modulo di alimentazione (IC700)
6 lampeggi
2.5 sec. spenta
Avvengono dei cortocircuiti nel
modulo di alimentazione (IC700).
Gli avvolgimenti
del compressore sono in
cortocircuito
Riferirsi al Service Manual:
"Controllare il compresore/
inverter"
-
10 lampeggi
2.5 sec. spenta
Temperatura di scarico
-
La temperatura di scarico del
compressore è stata pari o
inferiore a 50 °C per 20 min
Riferirsi al Service Manual:
"Controllarela LEV"
"Controllare il circuito frigorifero e
il quantitativo di refrigerante"
-
11 lampeggi
2.5 sec. spenta
Bus-bar voltage (DC)
8 lampeggi
2.5 sec. spenta
Non è possibile rilevare Bus-
bar voltage (DC) dell'inverter
normalmente
Riferirsi al Service Manual:
"Controllare il compresore/
inverter"
In ciascuna fase della
corrente del compressore
9 lampeggi
2.5 sec. spenta
Non è possibile rilevare
normalmente le singole fasi della
corrente del compressore
14 lampeggi
2.5 sec. spenta
Valvola di chiusura (chiusa)
14 lampeggi
2.5 sec. spenta
la chiusura della valvola è rilevata
dalla corrente del compressore
Controllare la valvola di chiusura
Valvola a 4 vie/temperatura delle
tubazioni
16 lampeggi
2.5 sec. spenta
La valvola a 4 vie non opera
correttamente il termistore dello
scambiatore interno rileva una
temperatura anomala
Controllare la valvola a 4 vie
Sostituire la P.C board
dell'inverter
16 lampeggi
2.5 sec. spenta
Sistema di refrigerazione esterna
anormale
1 lampeggio
2.5 sec. spenta
una valvola chiusa e dell'aria
intrappolata sono rivelate
basandosi sulla temperatura
sentita dei termistori delle
unità interne ed esterne e dalla
corrente del compressore
Controllarela eventuali perdite di
refrigerante
Controllare la valvola di chiusura
Riferirsi al Service Manual:
“Controllare il circuito frigorifero"
