MITSUBISHI ELECTRIC / DIAGNOSTICA

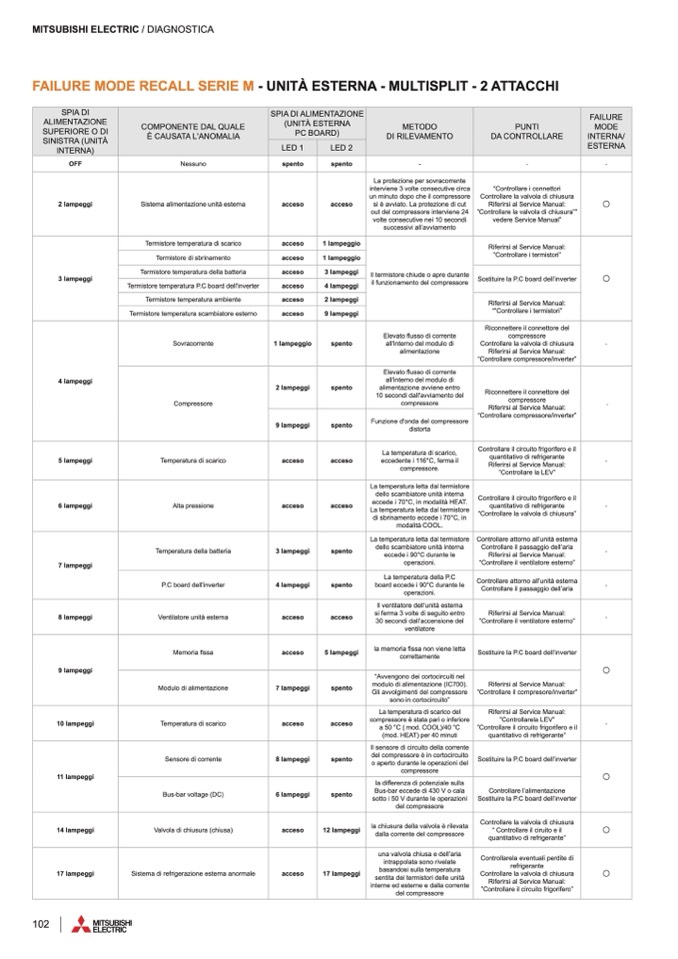

FAILURE MODE RECALL SERIE M - UNITÀ ESTERNA - MULTISPLIT - 2 ATTACCHI

SPIA DI

ALIMENTAZIONE

SUPERIORE O DI

SINISTRA (UNITÀ

INTERNA)

COMPONENTE DAL QUALE

È CAUSATA L'ANOMALIA

SPIA DI ALIMENTAZIONE

(UNITÀ ESTERNA

PC BOARD)

LED 1

LED 2

METODO

DI RILEVAMENTO

PUNTI

DA CONTROLLARE

FAILURE

MODE

INTERNA/

ESTERNA

OFF

Nessuno

spento

spento

-

-

-

2 lampeggi

Sistema alimentazione unità esterna

acceso

acceso

La protezione per sovracorrente

interviene 3 volte consecutive circa

un minuto dopo che il compressore

si è avviato. La protezione di cut

out del compressore interviene 24

volte consecutive nei 10 secondi

successivi all’avviamento

“Controllare i connettori

Controllare la valvola di chiusura

Riferirsi al Service Manual:

”Controllare la valvola di chiusura””

vedere Service Manual”

3 lampeggi

Termistore temperatura di scarico

Termistore di sbrinamento

Termistore temperatura della batteria

Termistore temperatura P.C board dell'inverter

Termistore temperatura ambiente

Termistore temperatura scambiatore esterno

acceso

acceso

acceso

acceso

acceso

acceso

1 lampeggio

1 lampeggio

3 lampeggi

4 lampeggi

2 lampeggi

9 lampeggi

Il termistore chiude o apre durante

il funzionamento del compressore

Riferirsi al Service Manual:

”Controllare i termistori”

Sostituire la P.C board dell’inverter

Riferirsi al Service Manual:

“”Controllare i termistori”

Sovracorrente

Compressore

1 lampeggio

2 lampeggi

9 lampeggi

spento

spento

spento

Elevato flusso di corrente

all'interno del modulo di

alimentazione

Elevato flusso di corrente

all'interno del modulo di

alimentazione avviene entro

10 secondi dall'avviamento del

compressore

Funzione d'onda del compressore

distorta

Riconnettere il connettore del

compressore

Controllare la valvola di chiusura

-

Riferirsi al Service Manual:

“Controllare compressore/inverter”

4 lampeggi

Riconnettere il connettore del

compressore

Riferirsi al Service Manual:

-

“Controllare compressore/inverter”

La temperatura di scarico,

5 lampeggi

Temperatura di scarico

acceso

acceso

eccedente i 116°C, ferma il

compressore.

Controllare il circuito frigorifero e il

quantitativo di refrigerante

-

Riferirsi al Service Manual:

”Controllare la LEV”

6 lampeggi

Alta pressione

acceso

acceso

La temperatura letta dal termistore

dello scambiatore unità interna

eccede i 70°C, in modalità HEAT.

La temperatura letta dal termistore

di sbrinamento eccede i 70°C, in

modalità COOL.

Controllare il circuito frigorifero e il

quantitativo di refrigerante

-

“Controllare la valvola di chiusura”

7 lampeggi

Temperatura della batteria

P.C board dell'inverter

3 lampeggi

4 lampeggi

spento

spento

La temperatura letta dal termistore

dello scambiatore unità interna

eccede i 90°C durante le

operazioni.

La temperatura della P.C

board eccede i 90°C durante le

operazioni.

Controllare attorno all’unità esterna

Controllare il passaggio dell’aria

-

Riferirsi al Service Manual:

“Controllare il ventilatore esterno”

Controllare attorno all’unità esterna

Controllare il passaggio dell’aria

-

Il ventilatore dell’unità esterna

8 lampeggi

Ventilatore unità esterna

acceso

acceso

si ferma 3 volte di seguito entro

Riferirsi al Service Manual:

-

30 secondi dall’accensione del

”Controllare il ventilatore esterno”

ventilatore

9 lampeggi

Memoria fissa

Modulo di alimentazione

acceso

7 lampeggi

5 lampeggi

spento

la memoria fissa non viene letta

correttamente

“Avvengono dei cortocircuiti nel

modulo di alimentazione (IC700).

Gli avvolgimenti del compressore

sono in cortocircuito”

Sostituire la P.C board dell’inverter

Riferirsi al Service Manual:

”Controllare il compresore/inverter”

La temperatura di scarico del

10 lampeggi

Temperatura di scarico

acceso

acceso

compressore è stata pari o inferiore

a 50 °C ( mod. COOL)/40 °C

(mod. HEAT) per 40 minuti

Riferirsi al Service Manual:

”Controllarela LEV”

-

”Controllare il circuito frigorifero e il

quantitativo di refrigerante”

11 lampeggi

Sensore di corrente

Bus-bar voltage (DC)

8 lampeggi

6 lampeggi

spento

spento

Il sensore di circuito della corrente

del compressore è in cortocircuito

o aperto durante le operazioni del

compressore

la differenza di potenziale sulla

Bus-bar eccede di 430 V o cala

sotto i 50 V durante le operazioni

del compressore

Sostituire la P.C board dell’inverter

Controllare l’alimentazione

Sostituire la P.C board dell’inverter

la chiusura della valvola è rilevata

Controllare la valvola di chiusura

14 lampeggi

Valvola di chiusura (chiusa)

acceso

12 lampeggi

dalla corrente del compressore

“ Controllare il ciruito e il

quantitativo di refrigerante”

17 lampeggi

Sistema di refrigerazione esterna anormale

acceso

17 lampeggi

una valvola chiusa e dell’aria

intrappolata sono rivelate

basandosi sulla temperatura

sentita dei termistori delle unità

interne ed esterne e dalla corrente

del compressore

Controllarela eventuali perdite di

refrigerante

Controllare la valvola di chiusura

Riferirsi al Service Manual:

”Controllare il circuito frigorifero”
