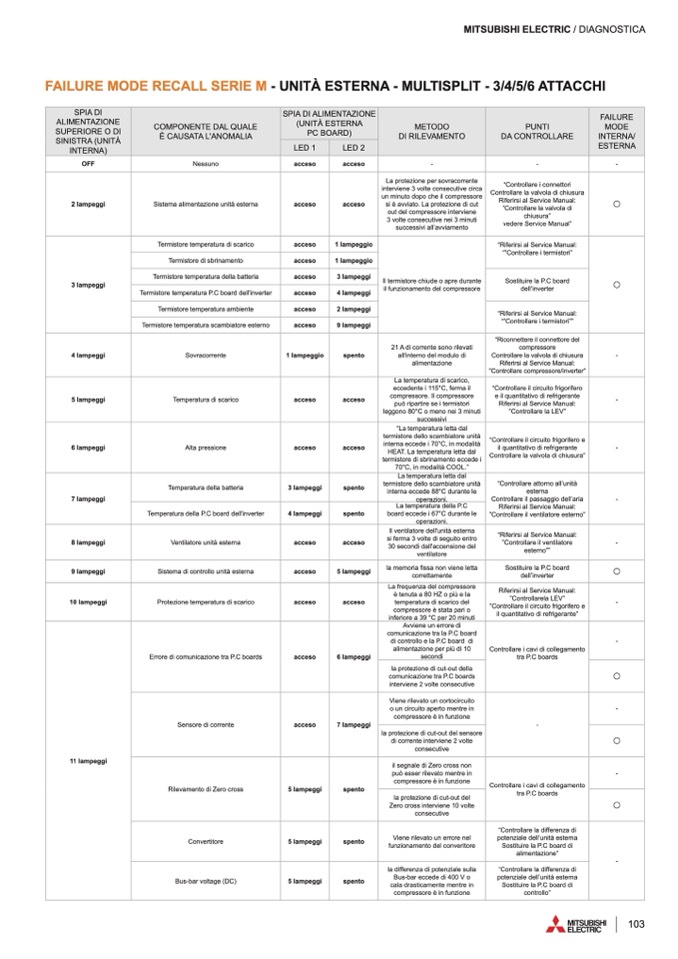

FAILURE MODE RECALL SERIE M - UNITÀ ESTERNA - MULTISPLIT - 3/4/5/6 ATTACCHI
MITSUBISHI ELECTRIC / DIAGNOSTICA
SPIA DI
ALIMENTAZIONE
SUPERIORE O DI
SINISTRA (UNITÀ
INTERNA)
SPIA DI ALIMENTAZIONE
COMPONENTE DAL QUALE
(UNITÀ ESTERNA
È CAUSATA L'ANOMALIA
PC BOARD)
LED 1
LED 2
METODO
DI RILEVAMENTO
PUNTI
DA CONTROLLARE
FAILURE
MODE
INTERNA/
ESTERNA
OFF
Nessuno
acceso
acceso
-
-
-
2 lampeggi
Sistema alimentazione unità esterna
acceso
acceso
La protezione per sovracorrente
interviene 3 volte consecutive circa
un minuto dopo che il compressore
si è avviato. La protezione di cut
out del compressore interviene
3 volte consecutive nei 3 minuti
successivi all’avviamento
“Controllare i connettori
Controllare la valvola di chiusura
Riferirsi al Service Manual:
”Controllare la valvola di
chiusura”
vedere Service Manual”
3 lampeggi
Termistore temperatura di scarico
Termistore di sbrinamento
Termistore temperatura della batteria
Termistore temperatura P.C board dell'inverter
Termistore temperatura ambiente
Termistore temperatura scambiatore esterno
acceso
acceso
acceso
acceso
acceso
acceso
1 lampeggio
1 lampeggio
3 lampeggi
4 lampeggi
2 lampeggi
9 lampeggi
Il termistore chiude o apre durante
il funzionamento del compressore
“Riferirsi al Service Manual:
“”Controllare i termistori”
Sostituire la P.C board
dell’inverter
“Riferirsi al Service Manual:
“”Controllare i termistori””
4 lampeggi
21 A di corrente sono rilevati
Sovracorrente
1 lampeggio
spento
all'interno del modulo di
alimentazione
“Riconnettere il connettore del
compressore
Controllare la valvola di chiusura
-
Riferirsi al Service Manual:
”Controllare compressore/inverter”
5 lampeggi
Temperatura di scarico
acceso
acceso
La temperatura di scarico,
eccedente i 115°C, ferma il
compressore. Il compressore
può ripartire se i termistori
leggono 80°C o meno nei 3 minuti
successivi
“Controllare il circuito frigorifero
e il quantitativo di refrigerante
-
Riferirsi al Service Manual:
”Controllare la LEV”
6 lampeggi
Alta pressione
acceso
acceso
“La temperatura letta dal
termistore dello scambiatore unità
interna eccede i 70°C, in modalità
HEAT. La temperatura letta dal
termistore di sbrinamento eccede i
70°C, in modalità COOL.”
“Controllare il circuito frigorifero e
il quantitativo di refrigerante
-
Controllare la valvola di chiusura”
7 lampeggi
Temperatura della batteria
Temperatura della P.C board dell'inverter
3 lampeggi
4 lampeggi
spento
spento
La temperatura letta dal
termistore dello scambiatore unità
interna eccede 88°C durante le
operazioni.
La temperatura della P.C
board eccede i 67°C durante le
operazioni.
“Controllare attorno all’unità
esterna
Controllare il passaggio dell’aria
-
Riferirsi al Service Manual:
”Controllare il ventilatore esterno”
8 lampeggi
Il ventilatore dell'unità esterna
Ventilatore unità esterna
acceso
acceso
si ferma 3 volte di seguito entro
30 secondi dall'accensione del
ventilatore
“Riferirsi al Service Manual:
”Controllare il ventilatore
-
esterno””
9 lampeggi
Sistema di controllo unità esterna
acceso
5 lampeggi
la memoria fissa non viene letta
Sostituire la P.C board
correttamente
dell’inverter
10 lampeggi
La frequenza del compressore
è tenuta a 80 HZ o più e la
Protezione temperatura di scarico
acceso
acceso
temperatura di scarico del
compressore è stata pari o
inferiore a 39 °C per 20 minuti
Riferirsi al Service Manual:
”Controllarela LEV”
”Controllare il circuito frigorifero e
-
il quantitativo di refrigerante”
11 lampeggi
Avviene un errore di
comunicazione tra la P.C board
di controllo e la P.C board di
alimentazione per più di 10
secondi
la protezione di cut-out della
comunicazione tra P.C boards
interviene 2 volte consecutive
Controllare i cavi di collegamento
tra P.C boards
-
Errore di comunicazione tra P.C boards
acceso
6 lampeggi
Sensore di corrente
acceso
7 lampeggi
-
Viene rilevato un cortocircuito
o un circuito aperto mentre in
compressore è in funzione
la protezione di cut-out del sensore
di corrente interviene 2 volte
consecutive
-
Rilevamento di Zero cross
5 lampeggi
spento
Controllare i cavi di collegamento
tra P.C boards
il segnale di Zero cross non
può esser rilevato mentre in
compressore è in funzione
la protezione di cut-out del
Zero cross interviene 10 volte
consecutive
-
Convertitore
Bus-bar voltage (DC)
5 lampeggi
5 lampeggi
spento
spento
Viene rilevato un errore nel
funzionamento del converitore
la differenza di potenziale sulla
Bus-bar eccede di 400 V o
cala drasticamente mentre in
compressore è in funzione
“Controllare la differenza di
potenziale dell’unità esterna
Sostituire la P.C board di
alimentazione”
“Controllare la differenza di
potenziale dell’unità esterna
Sostituire la P.C board di
controllo”
-
