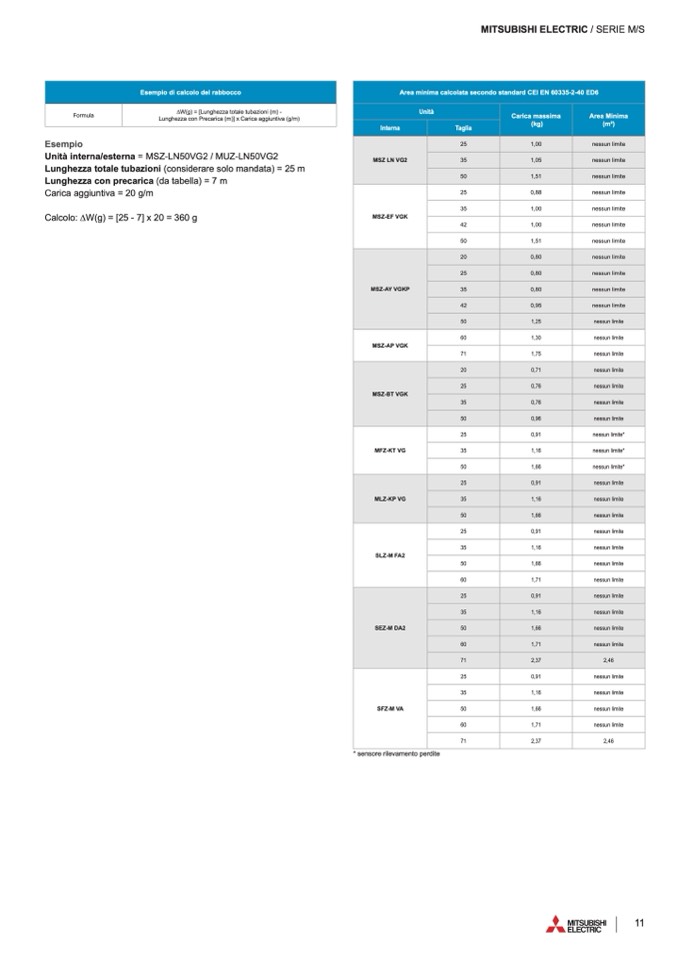

MITSUBISHI ELECTRIC / SERIE M/S

Esempio di calcolo del rabbocco

Formula

∆W(g) = [Lunghezza totale tubazioni (m) -

Lunghezza con Precarica (m)] x Carica aggiuntiva (g/m)

Interna

MSZ LN VG2

Area minima calcolata secondo standard CEI EN 60335-2-40 ED6

Unità

Taglia

Carica massima

Area Minima

(kg)

(m2)

25

1,00

nessun limite

35

1,05

nessun limite

50

1,51

nessun limite

MSZ-EF VGK

25

0,88

nessun limite

35

1,00

nessun limite

42

1,00

nessun limite

50

1,51

nessun limite

20

0,80

nessun limite

25

0,80

nessun limite

MSZ-AY VGKP

35

0,80

nessun limite

42

0,95

nessun limite

MSZ-AP VGK

50

1,25

nessun limite

60

1,30

nessun limite

71

1,75

nessun limite

20

0,71

nessun limite

MSZ-BT VGK

25

0,76

nessun limite

35

0,76

nessun limite

50

0,96

nessun limite

MFZ-KT VG

25

0,91

nessun limite*

35

1,16

nessun limite*

50

1,66

nessun limite*

MLZ-KP VG

25

0,91

nessun limite

35

1,16

nessun limite

50

1,66

nessun limite

SLZ-M FA2

25

0,91

nessun limite

35

1,16

nessun limite

50

1,66

nessun limite

60

1,71

nessun limite

25

0,91

nessun limite

35

1,16

nessun limite

SEZ-M DA2

50

1,66

nessun limite

60

1,71

nessun limite

71

2,37

2,46

25

0,91

nessun limite

SFZ-M VA

35

1,16

nessun limite

50

1,66

nessun limite

60

1,71

nessun limite

71

2,37

2,46

Esempio

Unità interna/esterna = MSZ-LN50VG2 / MUZ-LN50VG2

Lunghezza totale tubazioni (considerare solo mandata) = 25 m

Lunghezza con precarica (da tabella) = 7 m

Carica aggiuntiva = 20 g/m

Calcolo: ∆W(g) = [25 - 7] x 20 = 360 g

* sensore rilevamento perdite
