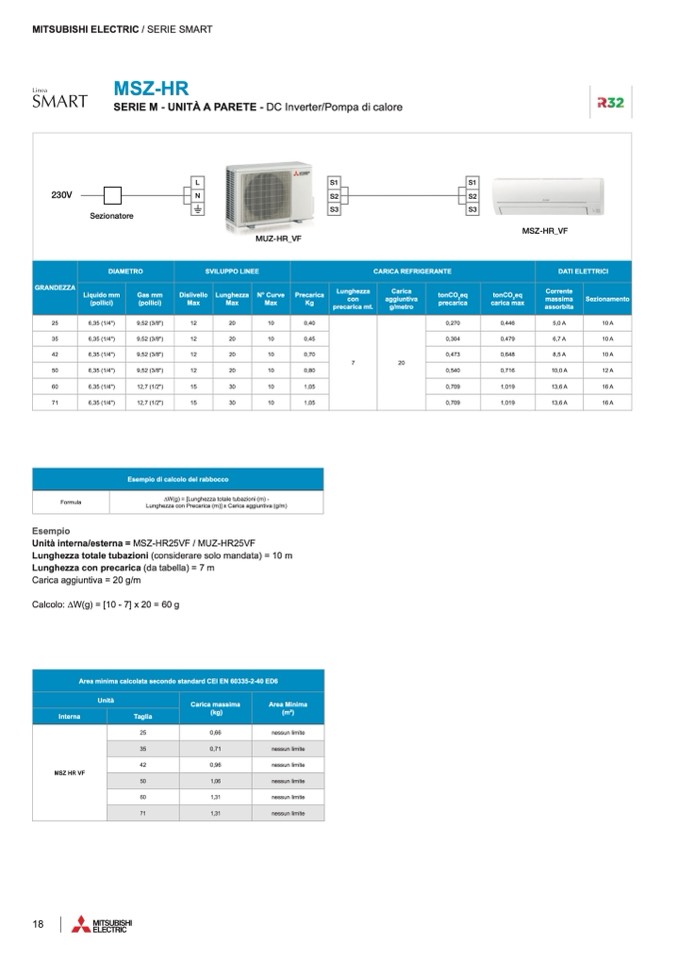

MITSUBISHI ELECTRIC / SERIE SMART

MSZ-HR

SERIE M - UNITÀ A PARETE - DC Inverter/Pompa di calore

L

S1

S1

230V

N

S2

S2

Sezionatore

S3

S3

MUZ-HR_VF

MSZ-HR_VF

GRANDEZZA

DIAMETRO

SVILUPPO LINEE

CARICA REFRIGERANTE

DATI ELETTRICI

Liquido mm

(pollici)

Gas mm

(pollici)

Dislivello

Max

Lunghezza

Max

N° Curve

Max

Precarica

Kg

Lunghezza

con

precarica mt.

Carica

aggiuntiva

g/metro

tonCO

2

eq

precarica

tonCO

2

eq

carica max

Corrente

massima

assorbita

Sezionamento

25

6,35 (1/4")

9,52 (3/8")

12

20

10

0,40

7

20

0,270

0,446

5,0 A

10 A

35

6,35 (1/4")

9,52 (3/8")

12

20

10

0,45

0,304

0,479

6,7 A

10 A

42

6,35 (1/4")

9,52 (3/8")

12

20

10

0,70

0,473

0,648

8,5 A

10 A

50

6,35 (1/4")

9,52 (3/8")

12

20

10

0,80

0,540

0,716

10,0 A

12 A

60

6,35 (1/4")

12,7 (1/2")

15

30

10

1,05

0,709

1,019

13,6 A

16 A

71

6,35 (1/4")

12,7 (1/2")

15

30

10

1,05

0,709

1,019

13,6 A

16 A

Esempio di calcolo del rabbocco

Formula

∆W(g) = [Lunghezza totale tubazioni (m) -

Lunghezza con Precarica (m)] x Carica aggiuntiva (g/m)

Esempio

Unità interna/esterna = MSZ-HR25VF / MUZ-HR25VF

Lunghezza totale tubazioni (considerare solo mandata) = 10 m

Lunghezza con precarica (da tabella) = 7 m

Carica aggiuntiva = 20 g/m

Calcolo: ∆W(g) = [10 - 7] x 20 = 60 g

Area minima calcolata secondo standard CEI EN 60335-2-40 ED6

Unità

Carica massima

(kg)

Area Minima

(m2)

Interna

Taglia

MSZ HR VF

25

0,66

nessun limite

35

0,71

nessun limite

42

0,96

nessun limite

50

1,06

nessun limite

60

1,31

nessun limite

71

1,31

nessun limite
