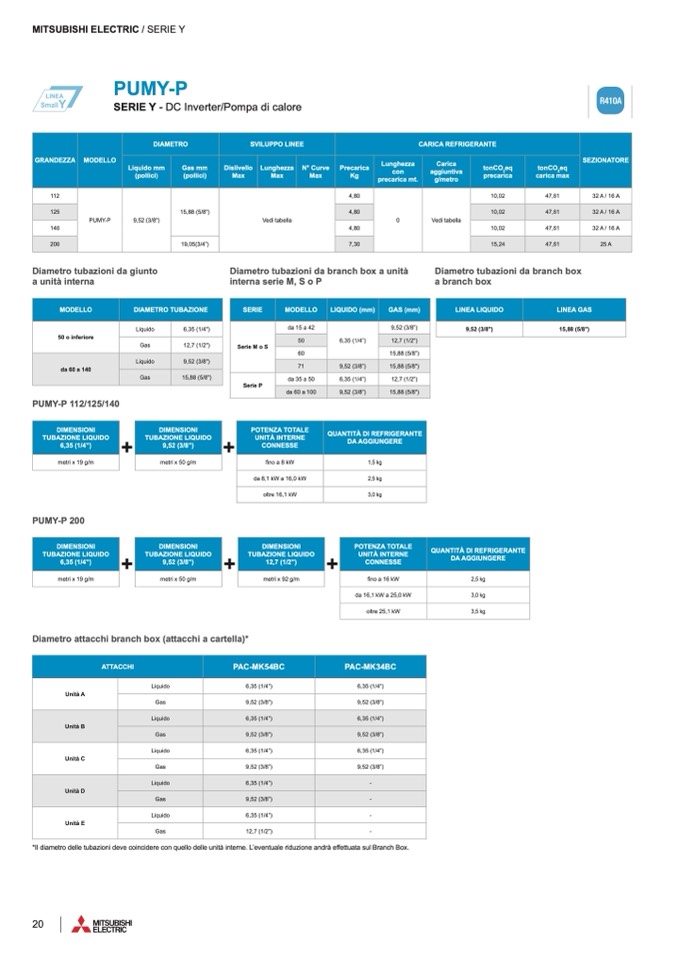

MITSUBISHI ELECTRIC / SERIE Y

PUMY-P

SERIE Y - DC Inverter/Pompa di calore

R410A

GRANDEZZA

MODELLO

DIAMETRO

SVILUPPO LINEE

CARICA REFRIGERANTE

SEZIONATORE

Liquido mm

(pollici)

Gas mm

(pollici)

Dislivello

Max

Lunghezza

Max

N° Curve

Max

Precarica

Kg

Lunghezza

con

precarica mt.

Carica

aggiuntiva

g/metro

tonCO

2

eq

precarica

tonCO

2

eq

carica max

112

PUMY-P

9,52 (3/8")

15,88 (5/8")

Vedi tabella

4,80

0

Vedi tabella

10,02

47,61

32 A / 16 A

125

4,80

10,02

47,61

32 A / 16 A

140

4,80

10,02

47,61

32 A / 16 A

200

19,05(3/4”)

7,30

15,24

47,61

25 A

Diametro tubazioni da giunto

Diametro tubazioni da branch box a unità

Diametro tubazioni da branch box

a branch box

a unità interna

PUMY-P 112/125/140

+

+

+

+

+

interna serie M, S o P

MODELLO

DIAMETRO TUBAZIONE

50 o inferiore

Liquido

6,35 (1/4")

Gas

12,7 (1/2")

da 60 a 140

Liquido

9,52 (3/8")

Gas

15,88 (5/8")

SERIE

MODELLO

LIQUIDO (mm)

GAS (mm)

Serie M o S

da 15 a 42

6,35 (1/4”)

9,52 (3/8”)

50

12,7 (1/2")

60

15,88 (5/8”)

71

9,52 (3/8”)

15,88 (5/8")

Serie P

da 35 a 50

6,35 (1/4”)

12,7 (1/2”)

da 60 a 100

9,52 (3/8”)

15,88 (5/8")

LINEA LIQUIDO

LINEA GAS

9,52 (3/8")

15,88 (5/8")

DIMENSIONI

TUBAZIONE LIQUIDO

6,35 (1/4’’)

metri x 19 g/m

DIMENSIONI

TUBAZIONE LIQUIDO

9,52 (3/8’’)

metri x 50 g/m

POTENZA TOTALE

UNITÀ INTERNE

CONNESSE

QUANTITÀ DI REFRIGERANTE

DA AGGIUNGERE

fino a 8 kW

1,5 kg

da 8,1 kW a 16,0 kW

2,5 kg

oltre 16,1 kW

3,0 kg

PUMY-P 200

DIMENSIONI

TUBAZIONE LIQUIDO

6,35 (1/4’’)

metri x 19 g/m

DIMENSIONI

TUBAZIONE LIQUIDO

9,52 (3/8’’)

metri x 50 g/m

DIMENSIONI

TUBAZIONE LIQUIDO

12,7 (1/2’’)

metri x 92 g/m

POTENZA TOTALE

UNITÀ INTERNE

CONNESSE

QUANTITÀ DI REFRIGERANTE

DA AGGIUNGERE

fino a 16 kW

2,5 kg

da 16,1 kW a 25,0 kW

3,0 kg

oltre 25,1 kW

3,5 kg

Diametro attacchi branch box (attacchi a cartella)*

ATTACCHI

PAC-MK54BC

PAC-MK34BC

Unità A

Liquido

6,35 (1/4”)

6,35 (1/4”)

Gas

9,52 (3/8”)

9,52 (3/8”)

Unità B

Liquido

6,35 (1/4”)

6,35 (1/4”)

Gas

9,52 (3/8”)

9,52 (3/8”)

Unità C

Liquido

6,35 (1/4”)

6,35 (1/4”)

Gas

9,52 (3/8”)

9,52 (3/8”)

Unità D

Liquido

6,35 (1/4”)

-

Gas

9,52 (3/8”)

-

Unità E

Liquido

6,35 (1/4”)

-

Gas

12,7 (1/2”)

-

*Il diametro delle tubazioni deve coincidere con quello delle unità interne. L’eventuale riduzione andrà effettuata sul Branch Box.
