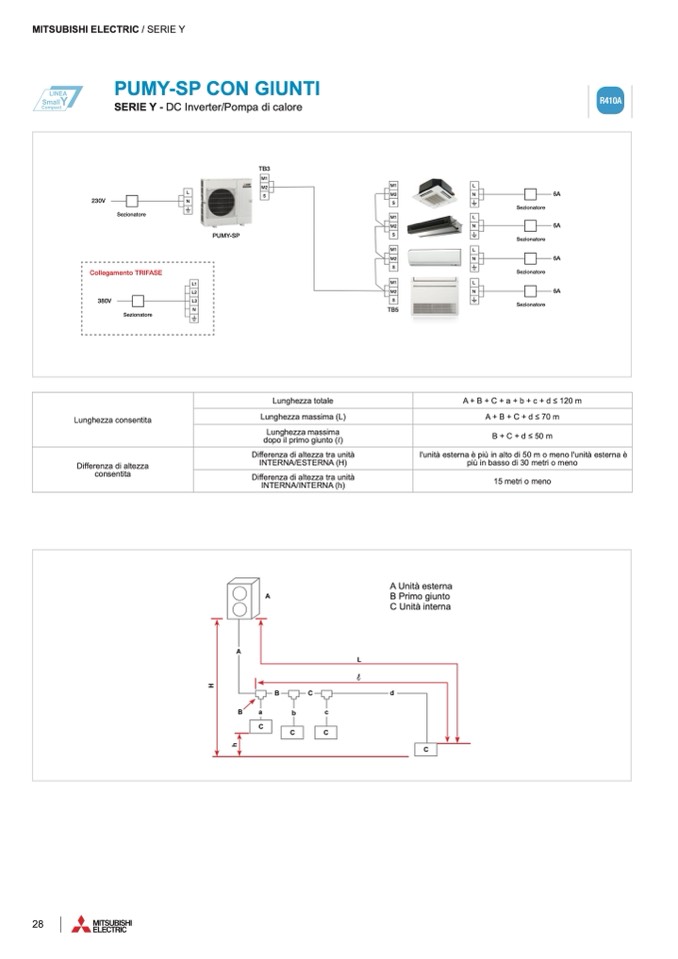

PUMY-SP CON GIUNTI

SERIE Y - DC Inverter/Pompa di calore

R410A

230V

L

N

TB3

M1

M2

S

M1

L

M2

N

6A

S

Sezionatore

Sezionatore

M2

N

6A

S

Sezionatore

M1

L

M2

N

6A

M1

L

PUMY-SP

Sezionatore

M2

N

6A

M1

L

S

Collegamento TRIFASE

380V

L1

L2

L3

N

Sezionatore

S

TB5

Sezionatore

Lunghezza consentita

Lunghezza totale

A + B + C + a + b + c + d ≤ 120 m

Lunghezza massima (L)

A + B + C + d ≤ 70 m

Lunghezza massima

dopo il primo giunto ( )

B + C + d ≤ 50 m

Differenza di altezza

consentita

Differenza di altezza tra unità

INTERNA/ESTERNA (H)

l'unità esterna è più in alto di 50 m o meno l'unità esterna è

più in basso di 30 metri o meno

Differenza di altezza tra unità

INTERNA/INTERNA (h)

15 metri o meno

A

L

B

C

d

A

A Unità esterna

B Primo giunto

C Unità interna

B

a

b

c

C

C

C

C

h

H
