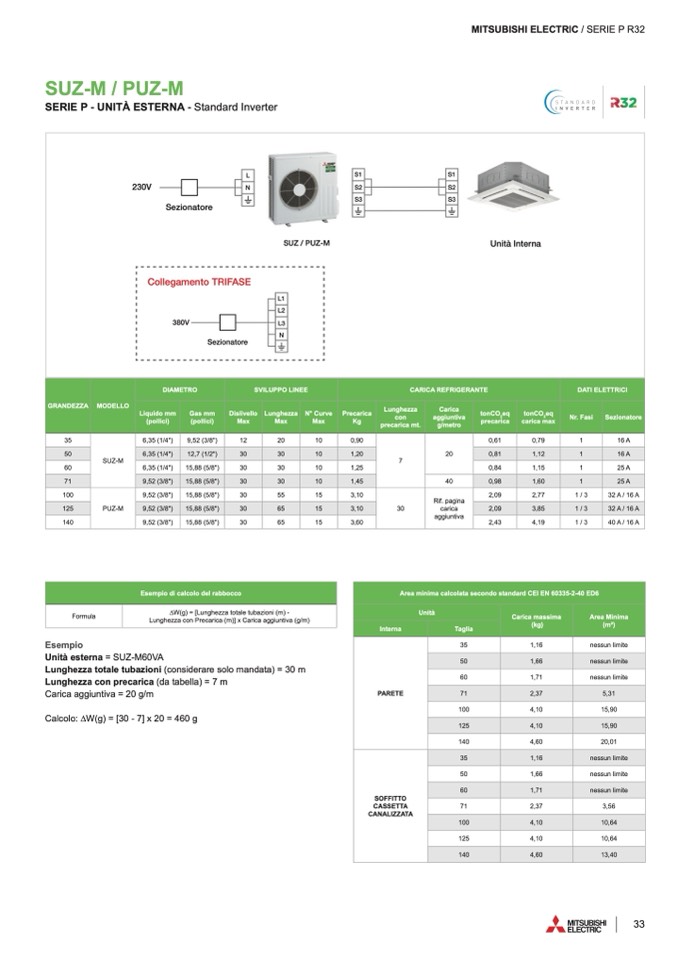

SUZ-M / PUZ-M

SERIE P - UNITÀ ESTERNA - Standard Inverter

MITSUBISHI ELECTRIC / SERIE P R32

L

S1

S1

230V

N

S2

S2

Sezionatore

S3

S3

SUZ / PUZ-M

Unità Interna

Collegamento TRIFASE

380V

L1

L2

L3

N

Sezionatore

GRANDEZZA

MODELLO

DIAMETRO

SVILUPPO LINEE

CARICA REFRIGERANTE

DATI ELETTRICI

Liquido mm

(pollici)

Gas mm

(pollici)

Dislivello

Max

Lunghezza

Max

N° Curve

Max

Precarica

Kg

Lunghezza

con

precarica mt.

Carica

aggiuntiva

g/metro

tonCO

2

eq

precarica

tonCO

2

eq

carica max

Nr. Fasi

Sezionatore

35

SUZ-M

6,35 (1/4")

9,52 (3/8")

12

20

10

0,90

7

20

0,61

0,79

1

16 A

50

6,35 (1/4")

12,7 (1/2")

30

30

10

1,20

0,81

1,12

1

16 A

60

6,35 (1/4")

15,88 (5/8")

30

30

10

1,25

0,84

1,15

1

25 A

71

9,52 (3/8")

15,88 (5/8")

30

30

10

1,45

40

0,98

1,60

1

25 A

100

PUZ-M

9,52 (3/8")

15,88 (5/8")

30

55

15

3,10

30

Rif. pagina

carica

aggiuntiva

2,09

2,77

1/ 3

32 A / 16 A

125

9,52 (3/8")

15,88 (5/8")

30

65

15

3,10

2,09

3,85

1/ 3

32 A / 16 A

140

9,52 (3/8")

15,88 (5/8")

30

65

15

3,60

2,43

4,19

1/ 3

40 A / 16 A

Esempio di calcolo del rabbocco

Formula

∆W(g) = [Lunghezza totale tubazioni (m) -

Lunghezza con Precarica (m)] x Carica aggiuntiva (g/m)

Area minima calcolata secondo standard CEI EN 60335-2-40 ED6

Unità

Carica massima

(kg)

Area Minima

(m2)

Interna

Taglia

PARETE

35

1,16

nessun limite

50

1,66

nessun limite

60

1,71

nessun limite

71

2,37

5,31

100

4,10

15,90

125

4,10

15,90

140

4,60

20,01

SOFFITTO

CASSETTA

CANALIZZATA

35

1,16

nessun limite

50

1,66

nessun limite

60

1,71

nessun limite

71

2,37

3,56

100

4,10

10,64

125

4,10

10,64

140

4,60

13,40

Esempio

Unità esterna = SUZ-M60VA

Lunghezza totale tubazioni (considerare solo mandata) = 30 m

Lunghezza con precarica (da tabella) = 7 m

Carica aggiuntiva = 20 g/m

Calcolo: ∆W(g) = [30 - 7] x 20 = 460 g

33
