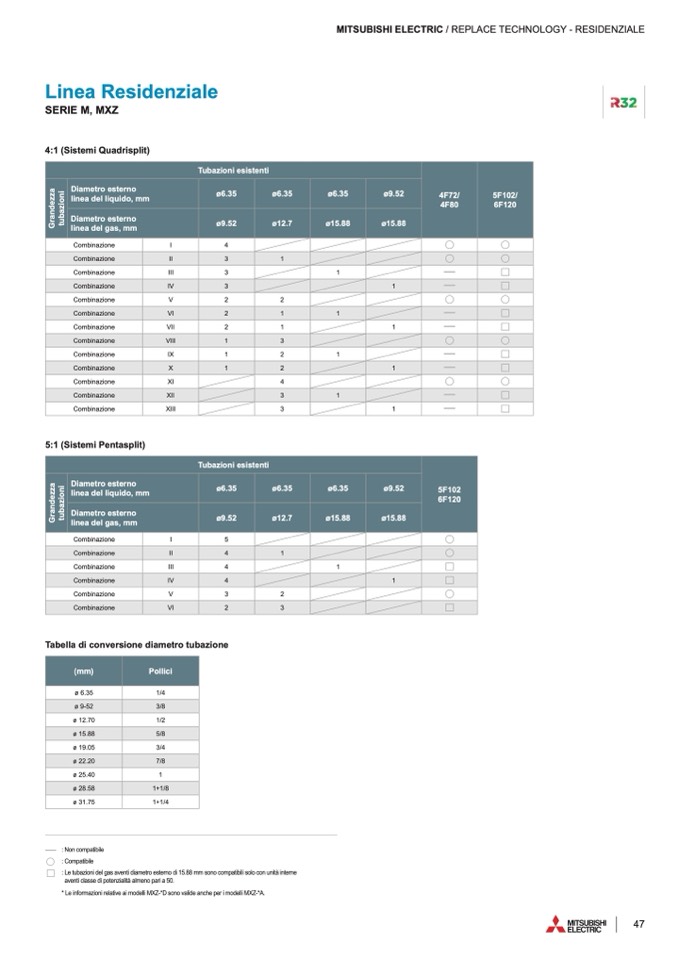

Linea Residenziale

SERIE M, MXZ

4:1 (Sistemi Quadrisplit)

MITSUBISHI ELECTRIC / REPLACE TECHNOLOGY - RESIDENZIALE

Tubazioni esistenti

4F72/

4F80

5F102/

6F120

G

r

a

n

d

e

z

z

a

t

u

b

a

z

i

o

n

i

Diametro esterno

linea del liquido, mm

ø6.35

ø6.35

ø6.35

ø9.52

Diametro esterno

linea del gas, mm

ø9.52

ø12.7

ø15.88

ø15.88

Combinazione

I

4

Combinazione

II

3

1

Combinazione

III

3

1

Combinazione

IV

3

1

Combinazione

V

2

2

Combinazione

VI

2

1

1

Combinazione

VII

2

1

1

Combinazione

VIII

1

3

Combinazione

IX

1

2

1

Combinazione

X

1

2

1

Combinazione

XI

4

Combinazione

XII

3

1

Combinazione

XIII

3

1

5:1 (Sistemi Pentasplit)

Tubazioni esistenti

5F102

6F120

G

r

a

n

d

e

z

z

a

t

u

b

a

z

i

o

n

i

Diametro esterno

linea del liquido, mm

ø6.35

ø6.35

ø6.35

ø9.52

Diametro esterno

linea del gas, mm

ø9.52

ø12.7

ø15.88

ø15.88

Combinazione

I

5

Combinazione

II

4

1

Combinazione

III

4

1

Combinazione

IV

4

1

Combinazione

V

3

2

Combinazione

VI

2

3

Tabella di conversione diametro tubazione

(mm)

Pollici

ø 6.35

1/4

ø 9-52

3/8

ø 12.70

1/2

ø 15.88

5/8

ø 19.05

3/4

ø 22.20

7/8

ø 25.40

1

ø 28.58

1+1/8

ø 31.75

1+1/4

: Non compatibile

: Compatibile

: Le tubazioni del gas aventi diametro esterno di 15.88 mm sono compatibili solo con unità interne

aventi classe di potenzialità almeno pari a 50.

* Le informazioni relative ai modelli MXZ-*D sono valide anche per i modelli MXZ-*A.
